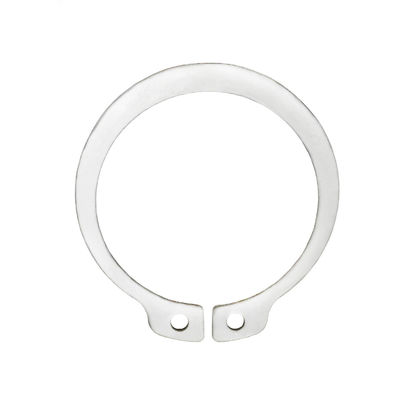

Acciaio al carbonio 65Mn Dacromet Anelli di ritenuta per alberi DIN471 Tipo normale

  • Carbon Steel 65Mn Dacromet Retaining Rings For Shafts DIN471 Normal Type
Luogo di origine JIANG SU PROVINCE CHINA
Marca YingYan
Certificazione ISO9000
Numero di modello Φ8-Φ50
Quantità di ordine minimo 1000 pezzi
Prezzo negotiable
Imballaggi particolari Piccole scatole, sacchetti di plastica, ingrosso in cartoni,

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome Anelli di ritenuta per alberi - tipo normale Norme GB/DIN/ASME/EN/ISO, ecc.
Materiale 65MN Tipo Anelli di contenimento
Finisci. Dacromet Pacco Busta in PE+Etichetta+Cartone
Trattamento superficiale Dacromet Dimensione Φ8-Φ50/Secondo le vostre esigenze
Evidenziare

Anelli di ritenuta Dacromet

,

Anelli di ritenuta in acciaio al carbonio 65Mn

,

Fabbricazione di piante di legno
Lasciate un messaggio
Descrizione di prodotto

DIN471 Anelli di ritenuta per alberi - Acciaio al carbonio di tipo normale 65Mn Dacromet Φ8-Φ50





Acciaio al carbonio 65Mn Dacromet Anelli di ritenuta per alberi DIN471 Tipo normale 0

Diametro nominale 8 9 10 11 12 13 14
d ①
s massimo 0.8 0.8 1 1 1 1 1
min 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc massimo 9.06 10.16 11.16 12.16 13.36 14.46 15.46
min 8.6 9.7 10.7 11.7 12.9 14 15
a) massimo 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 min 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
per 1000 unità ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Diametro nominale 15 16 17 18 19 20 21
d ①
s massimo 1 1 1 1 1 1 1
min 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc massimo 16.56 17.66 18.72 19.92 20.92 21.92 22.92
min 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) massimo 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 min 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
per 1000 unità ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Diametro nominale 22 24 25 26 28 30 31
d ①
s massimo 1 1.2 1.2 1.2 1.2 1.2 1.2
min 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc massimo 23.92 26.32 27.32 28.32 30.6 32.6 33.9
min 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) massimo 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 min 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
per 1000 unità ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Diametro nominale 32 34 35 36 37 38 40
d ①
s massimo 1.2 1.5 1.5 1.5 1.5 1.5 1.75
min 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc massimo 34.9 37 38.3 39.3 40.3 41.3 44.4
min 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) massimo 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
per 1000 unità ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Diametro nominale 42 45 47 48 50 52 55
d ①
s massimo 1.75 1.75 1.75 1.75 2 2 2
min 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc massimo 46.4 49.4 51.6 52.6 55.3 57.3 60.3
min 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) massimo 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
per 1000 unità ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Diametro nominale 56 58 60 62 63 65 68
d ①
s massimo 2 2 2 2 2 2.5 2.5
min 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc massimo 61.3 63.3 65.3 67.3 68.3 70.3 73.6
min 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) massimo 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 min 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
per 1000 unità ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Diametro nominale 70 72 75 78 80 82 85
d ①
s massimo 2.5 2.5 2.5 2.5 2.5 2.5 3
min 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc massimo 75.6 77.6 80.6 83.8 86.8 88.8 91.8
min 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) massimo 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 min 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
per 1000 unità ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Diametro nominale 88 90 92 95 98 100 102
d ①
s massimo 3 3 3 3 3 3 4
min 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc massimo 94.8 96.8 98.8 101.8 104.8 106.8 109.3
min 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) massimo 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 min 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
per 1000 unità ≈ kg 28 31 32 35 37 38 55
Diametro nominale 105 108 110 112 115 120 125
d ①
s massimo 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc massimo 113.3 116.3 118.3 120.3 123.5 128.5 133.5
min 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) massimo 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 min 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
per 1000 unità ≈ kg 56 60 64.5 72 74.5 77 79
Diametro nominale 130 135 140 145 150 155 160
d ①
s massimo 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc massimo 138.5 143.5 148.5 153.5 159.5 165.5 170.5
min 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) massimo 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 min 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
per 1000 unità ≈ kg 82 84 87.5 93 105 107 110
Diametro nominale 165 170 175 180 185 190 195
d ①
s massimo 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc massimo 176 181 186.2 191.2 196.2 201.2 206.2
min 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) massimo 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 min 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
per 1000 unità ≈ kg 125 140 150 165 170 175 183
Diametro nominale 200 210 220 230 240 250 260
d ①
s massimo 4 5 5 5 5 5 5
min 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc massimo 211.2 223.7 233.7 243.7 254 264 277
min 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) massimo 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 min 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
per 1000 unità ≈ kg 195 270 315 330 345 360 375
Diametro nominale 270 280 290 300
d ①
s massimo 5 5 5 5
min 4.88 4.88 4.88 4.88
dc massimo 287 297 307 317
min 284.19 294.19 304.19 314.19
a) massimo 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 min 5 5 5 5
d2 236 246 256 266
per 1000 unità ≈ kg 388 400 415 435





Caratteristiche:

  • Per accogliere diversi diametri degli assi e le dimensioni delle parti che devono essere fissate, questo anello di ritenuta è disponibile in una varietà di dimensioni standard per la selezione.
  • L'anello di ritenuta è costruito da un disco metallico circolare con un'apertura al centro, con una struttura semplice che facilitaFacile.installazione.
  • L' anello di ritenuta può esseresenza sforzoinstallato sull'asse con spinta e tocco assiale, eliminando la necessità di strumenti o attrezzature speciali.
  • A causa dei vari ambienti di lavoro e delle esigenze degli anelli di ritenuta, essi sono costruiti con una gamma di materiali,compresiacciaio inossidabile, acciaio al carbonio, leghe di rame, e altro ancora.

Vantaggi:

  • Gli anelli di ritenuta garantiscono la stabilità e l'affidabilità dei sistemi meccanici impedendo efficacemente lo spostamento odistaccodi parti dell'asse.
  • A causa della lorosempliceLa struttura, gli anelli di ritenuta sono adatti per la produzione su larga scala, con conseguenti costi di produzione relativamente bassi.
  • Alta adattabilità: gli anelli di ritenuta possono adattarsi a vari diametri degli assi e dimensioni delle parti, dimostrando una forte versatilità.
  • Facile manutenzione: sia l'installazione che la rimozione degli anelli di ritenuta sono relativamente semplici, facilitando la manutenzione delle attrezzature e la sostituzione delle parti.

Scenari applicabili:

  • Parti di trasmissione sugli assi: nei sistemi di trasmissione, come ingranaggi e pulegge, gli anelli di ritenuta possono essere utilizzati per fissare parti sugli assi.
  • Fissazione dei cuscinetti: in alcune applicazioni è necessario garantire la stabilità dei cuscinetti sugli assi, dove entrano in gioco gli anelli di ritenuta.
  • Elementi di posizionamento: gli anelli di ritenuta possono anche servire come elementi di posizionamento, garantendo posizioni relative accurate di altre parti sugli assi.
  • Scenari di sostituzione frequente di parti: grazie alla loro facilità di installazione e rimozione, gli anelli di ritenuta sono particolarmente adatti a scenari che richiedono frequenti sostituzioni di parti,come in apparecchiature di prova e banchi di prova.
