Lavatrice piana in acciaio al carbonio DIN 125 grado A

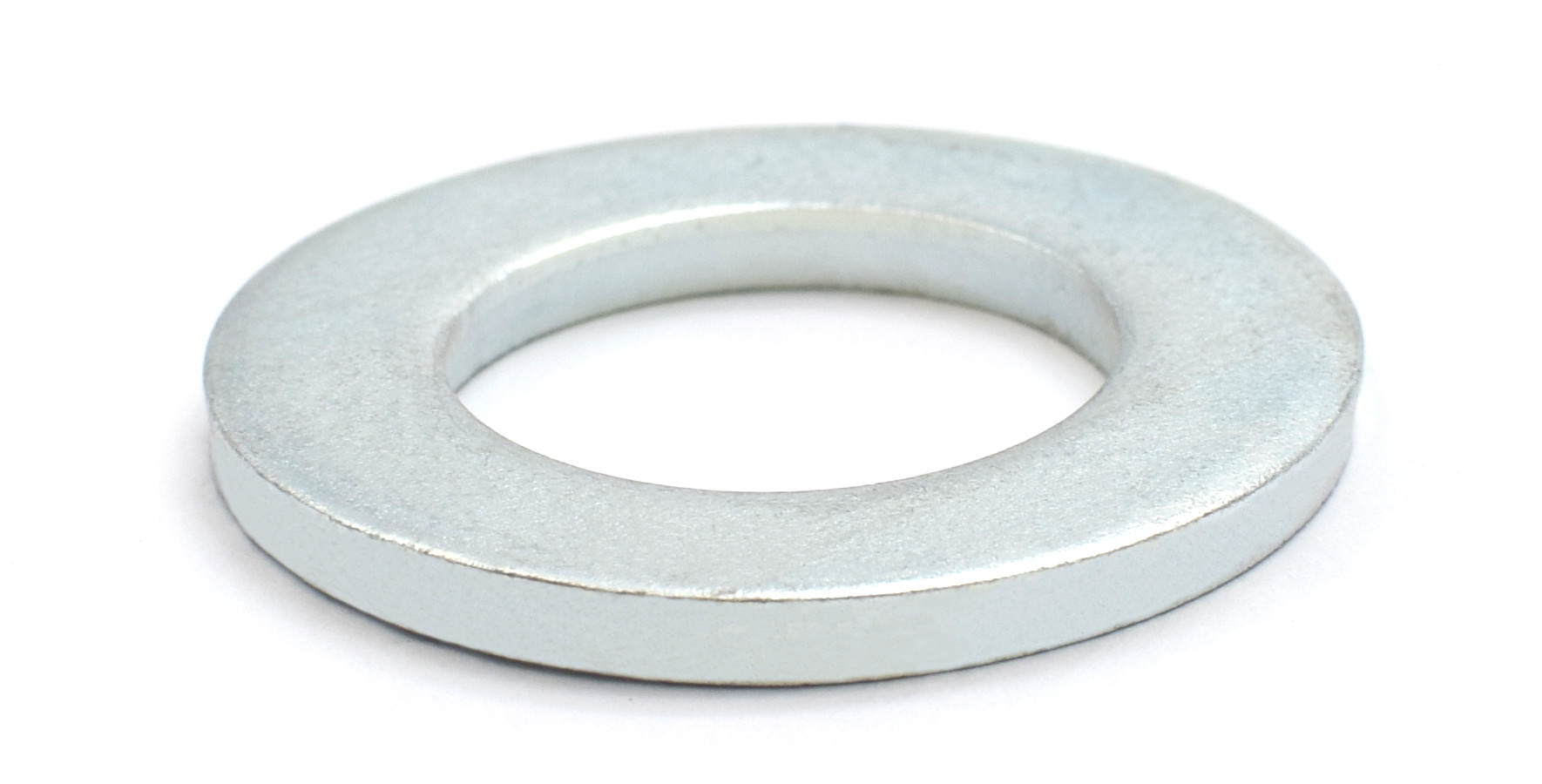

  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A

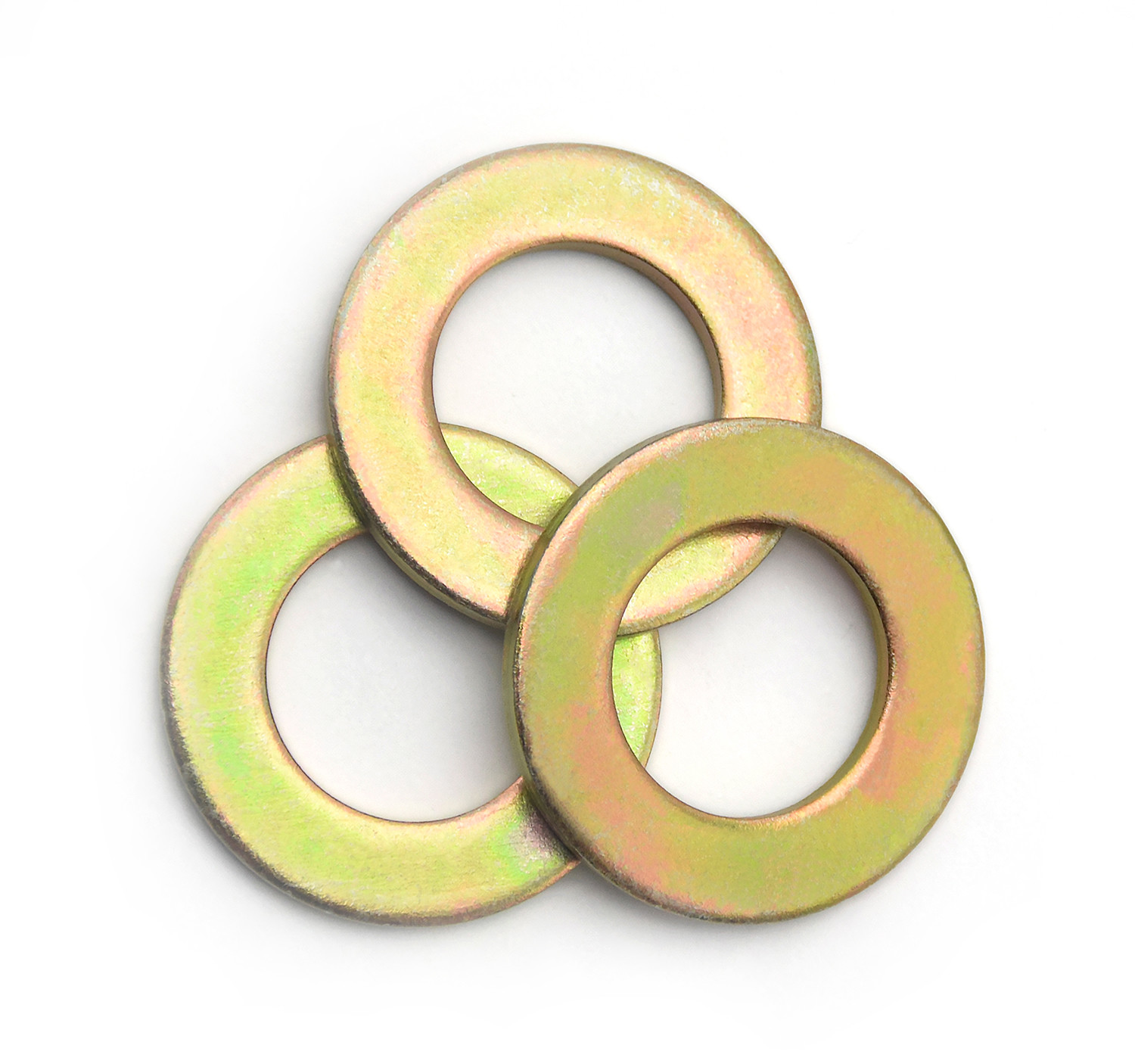

  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A

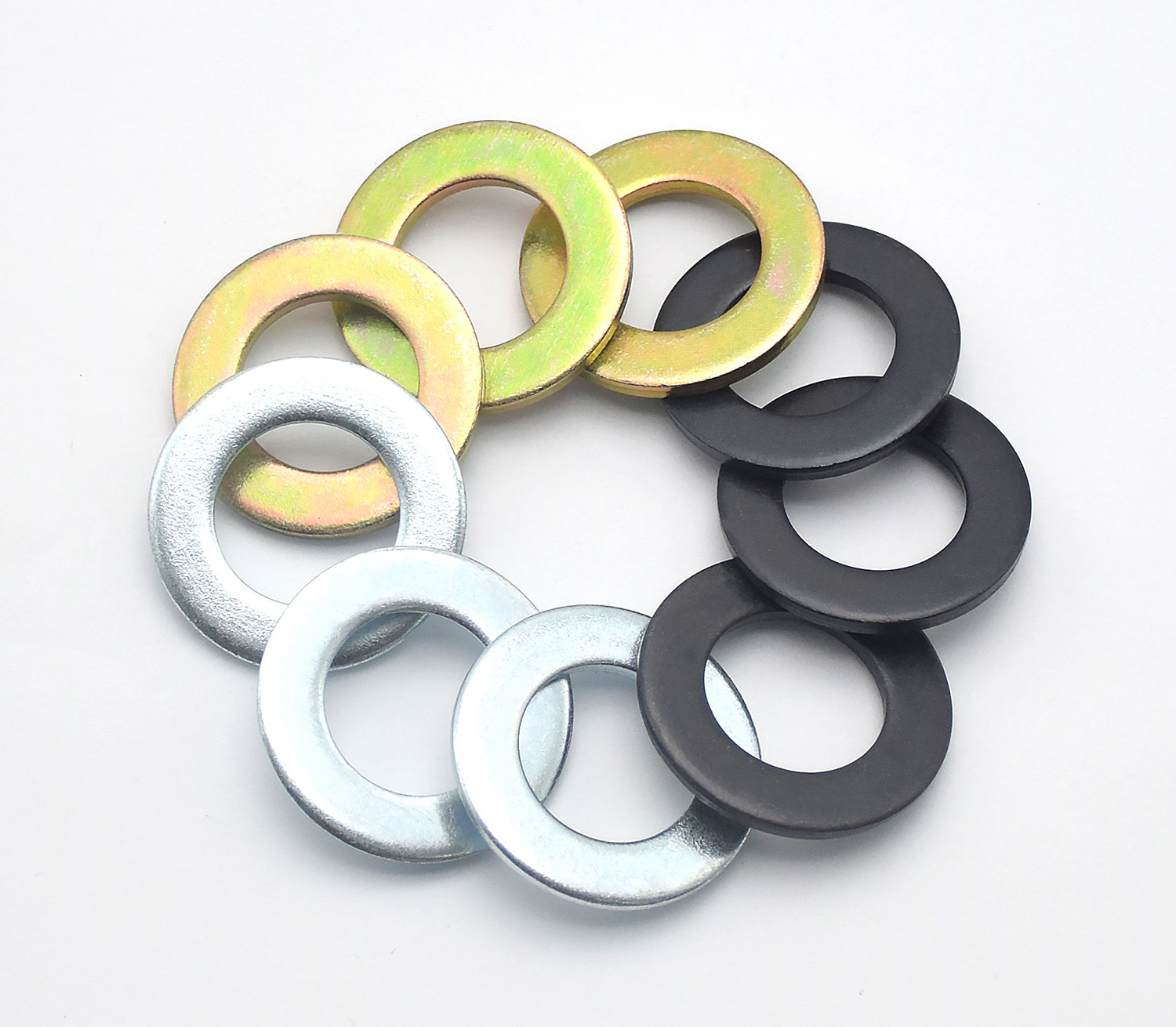

  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A

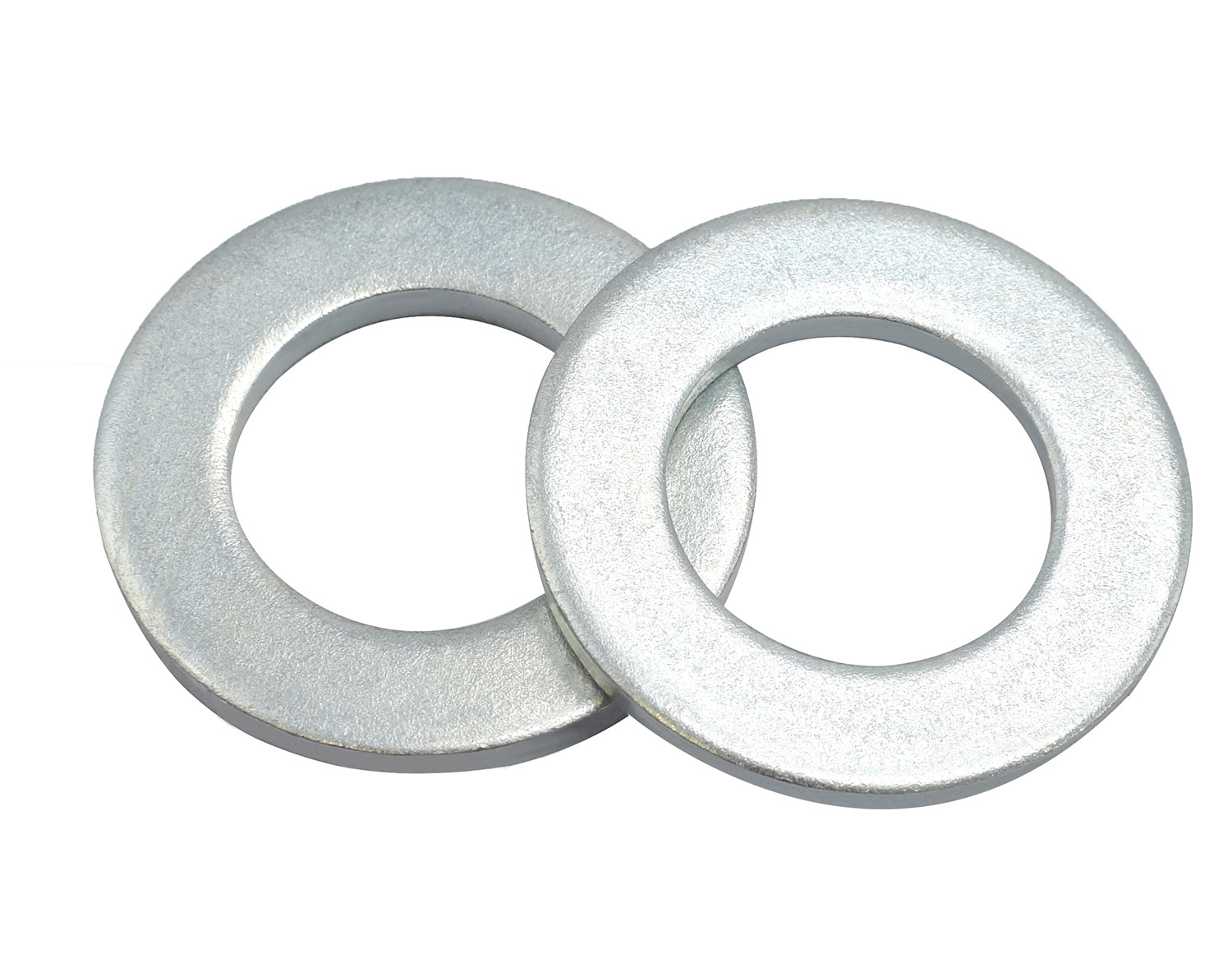

  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A

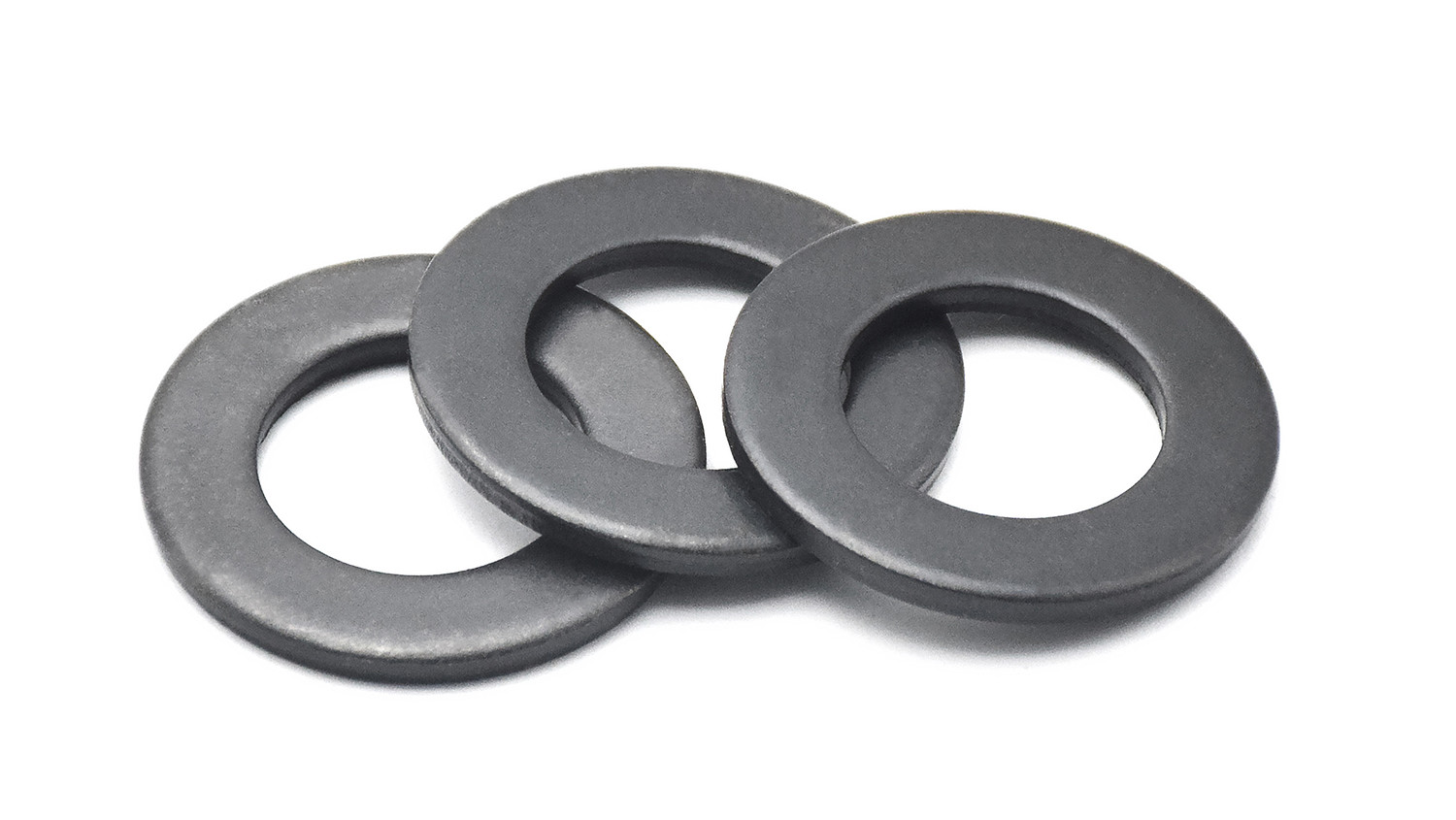

  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A

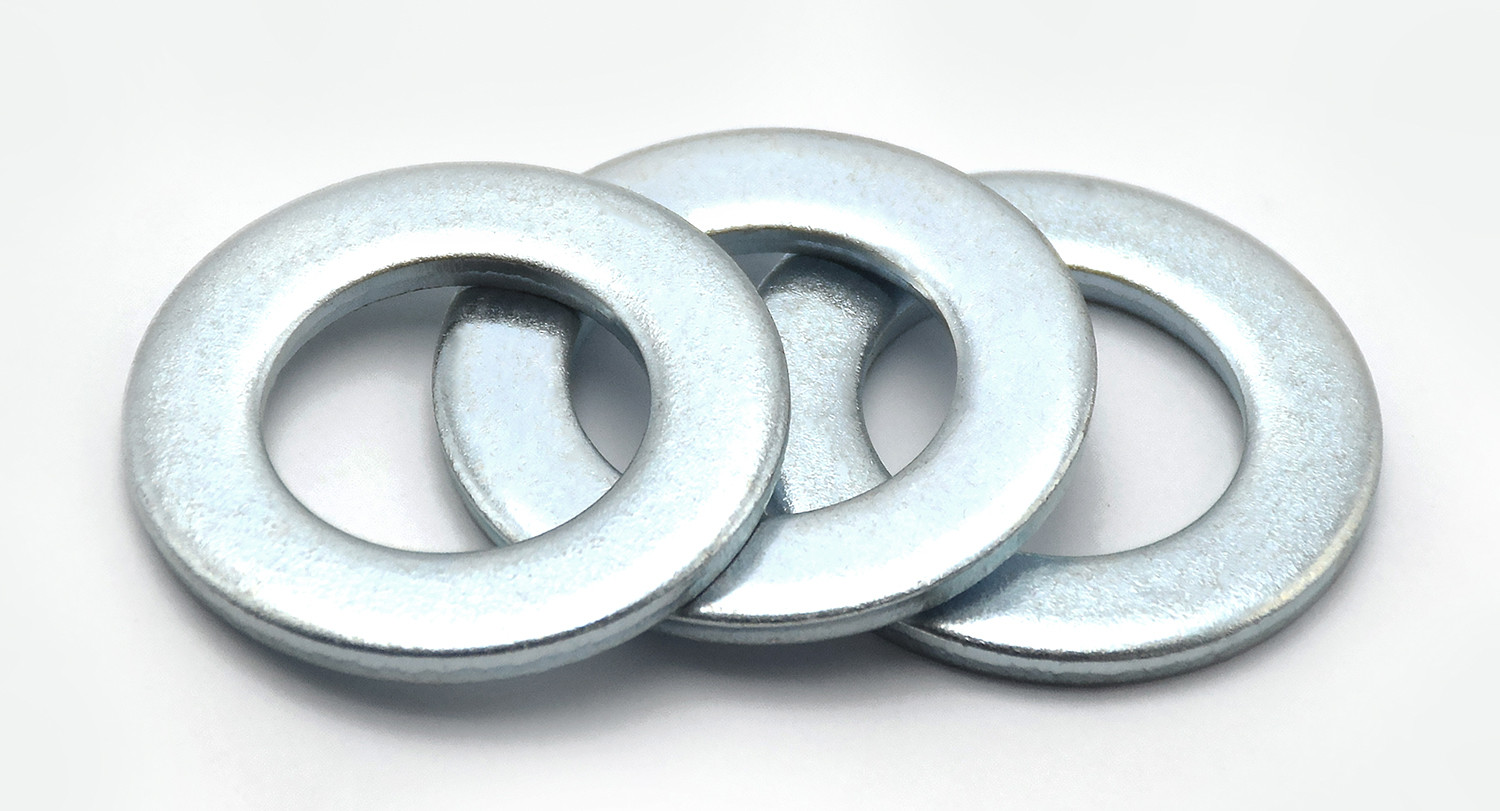

  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
Luogo di origine JIANG SU PROVINCE CHINA
Marca YingYan
Certificazione ISO9000
Numero di modello Φ4-Φ42
Quantità di ordine minimo 1000 pezzi
Prezzo negotiable
Imballaggi particolari Piccole scatole, sacchetti di plastica, ingombri in cartoni

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Name Flat washer Norme GB/DIN/ASME/EN/ISO, ecc.
Tipo Macchine per lavare Finisci. Nero, Piano, Ossigeno Nero, Dacromet.
Trattamento superficiale Piano, nero, zincato, dacromet Dimensione Φ4-Φ42/Secondo le vostre esigenze
Materiale Acciaio al carbonio Q195 Q235
Evidenziare

Lavatrice piatta galvanizzata

,

Lavatrice piana in acciaio al carbonio

,

Lavatrice semplice DIN 125
Lasciate un messaggio
Descrizione di prodotto

DIN125 Acciaio al carbonio Q195/Q235 Nero/Semplice/Dacromet/Galvanizzato Lavatrice piatta Grado di prodotto A, Durezza 140HV 200HV Φ4-Φ42



Lavatrice piana in acciaio al carbonio DIN 125 grado A 0


Dimensione Φ1.7 Φ1.8 Φ2.2 Φ2.5 Φ2.7 Φ2.8 Φ3.2
M Per dimensioni del filo M1.6 M1.7 M2 M2.3 M2.5 M2.6 M3
d min=dimensione nominale 1.7 1.8 2.2 2.5 2.7 2.8 3.2
massimo 1.84 1.94 2.34 2.64 2.84 2.94 3.38
dc Max = dimensione nominale 4 4.5 5 6 6 7 7
min 3.7 4.2 4.7 5.7 5.7 6.64 6.64
h Dimensione nominale 0.3 0.3 0.3 0.5 0.5 0.5 0.5
massimo 0.35 0.35 0.35 0.55 0.55 0.55 0.55
min 0.25 0.25 0.25 0.45 0.45 0.45 0.45
per 1000 unità ≈ kg 0.024 0.031 0.037 0.092 0.088 0.127 0.119
Dimensione Φ3.7 Φ4.3 Φ5.3 Φ6.4 Φ7.4 Φ8.4 Φ10.5
M Per dimensioni del filo M3.5 M4 M5 M6 M7 M8 M10
d min=dimensione nominale 3.7 4.3 5.3 6.4 7.4 8.4 10.5
massimo 3.88 4.48 5.48 6.62 7.62 8.62 10.77
dc Max = dimensione nominale 8 9 10 12 14 16 20
min 7.64 8.64 9.64 11.57 13.57 15.57 19.48
h Dimensione nominale 0.5 0.8 1 1.6 1.6 1.6 2
massimo 0.55 0.9 1.1 1.8 1.8 1.8 2.2
min 0.45 0.7 0.9 1.4 1.4 1.4 1.8
per 1000 unità ≈ kg 0.155 0.308 0.443 1.02 1.39 1.83 3.57
Dimensione Φ13 Φ15 Φ17 Φ19 Φ21 Φ23 Φ25
M Per dimensioni del filo M12 M14 M16 M18 M20 M22 M24
d min=dimensione nominale 13 15 17 19 21 23 25
massimo 13.27 15.27 17.27 19.33 21.33 23.33 25.33
dc Max = dimensione nominale 24 28 30 34 37 39 44
min 23.48 27.48 29.48 33.38 36.38 38.38 43.38
h Dimensione nominale 2.5 2.5 3 3 3 3 4
massimo 2.7 2.7 3.3 3.3 3.3 3.3 4.3
min 2.3 2.3 2.7 2.7 2.7 2.7 3.7
per 1000 unità ≈ kg 6.27 8.62 11.3 14.7 17.2 18.3 32.3
Dimensione Φ27 Φ28 Φ29 Φ31 Φ33 Φ34 Φ36
M Per dimensioni del filo M26 M27 M28 M30 M32 M33 M35
d min=dimensione nominale 27 28 29 31 33 34 36
massimo 27.33 28.33 29.33 31.39 33.62 34.62 36.62
dc Max = dimensione nominale 50 50 50 56 60 60 66
min 49.38 49.38 49.38 55.26 58.8 58.8 64.8
h Dimensione nominale 4 4 4 4 5 5 5
massimo 4.3 4.3 4.3 4.3 5.6 5.6 5.6
min 3.7 3.7 3.7 3.7 4.4 4.4 4.4
per 1000 unità ≈ kg 43.7 42.3 40.9 53.6 77.4 75.3 94.3
Dimensione Φ37 Φ39 Φ40 Φ41 Φ43 Φ46 Φ50
M Per dimensioni del filo M36 M38 M39 M40 M42 M45 M48
d min=dimensione nominale 37 39 40 41 43 46 50
massimo 37.62 39.62 40.62 41.62 43.62 46.62 50.62
dc Max = dimensione nominale 66 72 72 72 78 85 92
min 64.8 70.8 70.8 70.8 76.8 83.6 90.6
h Dimensione nominale 5 6 6 6 7 7 8
massimo 5.6 6.6 6.6 6.6 8 8 9
min 4.4 5.4 5.4 5.4 6 6 7
per 1000 unità ≈ kg 92.1 136 133 130 183 220 294
Dimensione Φ52 Φ54 Φ57 Φ58 Φ60 Φ62 Φ66
M Per dimensioni del filo M50 M52 M55 M56 M58 M60 M64
d min=dimensione nominale 52 54 57 58 60 62 66
massimo 52.74 54.74 57.74 58.74 60.74 62.74 66.74
dc Max = dimensione nominale 92 98 105 105 110 110 115
min 90.6 96.6 103.6 103.6 108.6 108.6 113.6
h Dimensione nominale 8 8 9 9 9 9 9
massimo 9 9 10 10 10 10 10
min 7 7 8 8 8 8 8
per 1000 unità ≈ kg 284 330 431 425 472 458 492
Dimensione Φ70 Φ74 Φ78 Φ82 Φ87 Φ93 Φ98
M Per dimensioni del filo M68 M72 M76 M80 M85 M90 M95
d min=dimensione nominale 70 74 78 82 87 93 98
massimo 70.74 74.74 78.74 82.87 87.87 93.87 98.87
dc Max = dimensione nominale 120 125 135 140 145 160 165
min 118.6 123.4 133.4 138.4 143.4 158.4 163.4
h Dimensione nominale 10 10 10 12 12 12 12
massimo 11 11 11 13.2 13.2 13.2 13.2
min 9 9 9 10.8 10.8 10.8 10.8
per 1000 unità ≈ kg 586 626 749 953 996 1250 1300
Dimensione Φ104 Φ109 Φ114 Φ119 Φ124 Φ129 Φ134
M Per dimensioni del filo M100 M105 M110 M115 M120 M125 M130
d min=dimensione nominale 104 109 114 119 124 129 134
massimo 104.87 109.87 114.87 119.87 125 130 135
dc Max = dimensione nominale 175 180 185 200 210 220 220
min 173.4 178.4 183.15 198.15* 208.15 218.15 218.15
h Dimensione nominale 14 14 14 14 16 16 16
massimo 15.2 15.2 15.2 15.2 17.2 17.2 17.2
min 12.8 12.8 12.8 12.8 14.8 14.8 14.8
per 1000 unità ≈ kg 1710 1770 1830 2230 2830 3130 3000
Dimensione Φ139 Φ144 Φ149 Φ155 Φ165
M Per dimensioni del filo M135 M140 M145 M150 M160
d min=dimensione nominale 139 144 149 155 165
massimo 140 145 150 156 166
dc Max = dimensione nominale 230 240 250 250 250
min 228.15 238.15 248.15 248.15 248.15
h Dimensione nominale 16 18 18 18 18
massimo 17.2 19.2 19.2 19.2 19.2
min 14.8 16.8 16.8 16.8 16.8
per 1000 unità ≈ kg 3310 4090 4470 4270 3910





Caratteristiche:

  1. La lavastoviglie piatta è prodotta sulla base della norma DIN125.che consente di posizionare facilmente tra le parti che devono essere collegate e ha una vasta gamma di applicazioni.
  2. L'utilizzo di lavastoviglie piatte può distribuire efficacemente la pressione generata dai dadi sui componenti di collegamento ed evitare che i sistemi meccanici vengano danneggiati a causa di una pressione eccessiva.
  3. L'uso di lavaggiere piatte può aumentare l'area di contatto tra il dado e le parti collegate, migliorare la stabilità, la sicurezza e l'affidabilità del sistema meccanico e prolungare la sua vita utile.
  4. Queste spazzole hanno una buona elasticità e resistenza all'usura. Di solito sono realizzate in acciaio a molla, come 65Mn, e quindi sottoposte a trattamento di ossidazione e trattamento termico per ottenere una durezza di 44-51HRC.

Vantaggi:

  1. Forte universalità: la lavastoviglie DIN 125 è un prodotto standardizzato che può essere ampiamente utilizzato in varie apparecchiature e progetti meccanici, offrendo un'elevata universalità.
  2. Facile installazione: grazie alla sua forma piatta e alla sua struttura semplice, la lavatrice piatta DIN 125 è facile da installare e rimuovere, riducendo i costi e il tempo di manutenzione.
  3. Miglioramento dell'affidabilità dei collegamenti: distribuendo la pressione e ampliando l'area di contatto, la lavastoviglie DIN 125 migliora significativamente la stabilità e l'affidabilità dei collegamenti,ridurre la possibilità di guasti e incidenti.

Applicazioni:

  1. Equipaggiamento meccanico: La lavastoviglie DIN 125 è ampiamente utilizzata in varie apparecchiature meccaniche, come automobili, navi, aerospaziale e costruzioni, per il collegamento e la fissazione di vari componenti.
  2. Collegamenti di fissaggio: Questi dispositivi vengono spesso utilizzati insieme a bulloni, viti e altri elementi di fissaggio per fornire ulteriore supporto e protezione, garantendo connessioni sicure e affidabili.
  3. Sistemi di tubazioni: nei sistemi di tubazioni, la lavastoviglie DIN 125 può essere utilizzata per collegare tubi, valvole e altri componenti, prevenendo perdite e danni.
