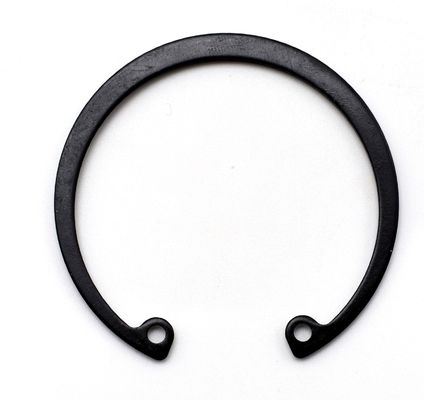

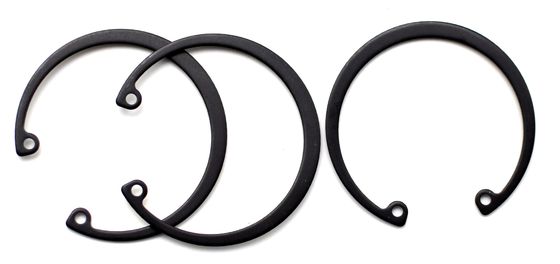

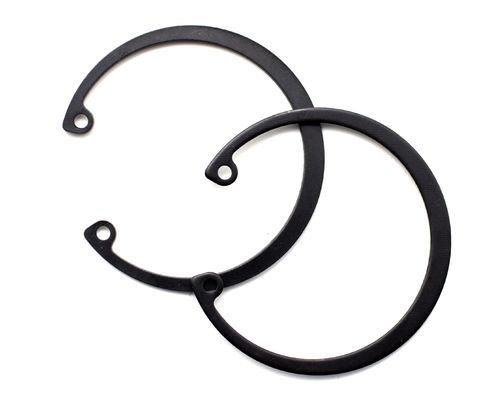

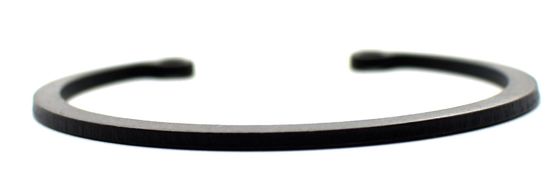

DIN472 65Mn Anelli di ritenuta dacromet nero per fori Tipo normale Φ35 - Φ98

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
Luogo di origine JIANG SU PROVINCE CHINA
Marca YingYan
Certificazione ISO9000
Numero di modello Φ35-Φ98
Quantità di ordine minimo 1000 pezzi
Prezzo negotiable
Imballaggi particolari Piccole scatole, sacchetti di plastica, ingrosso in cartoni,

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome Anelli di ritenuta per fori - tipo normale Norme GB/DIN/ASME/EN/ISO, ecc.
Tipo Anelli di contenimento Materiale Acciaio legato 65Mn
Finisci. Nero, Dacromet, ossido nero. Trattamento superficiale Dacromet, nero.
Numero di modello Φ35-Φ98/Accordando le vostre esigenze
Evidenziare

Anelli di ritenuta 65Mn

,

Anelli di ritenuta

,

Dacromet DIN 472 Circlip
Lasciate un messaggio
Descrizione di prodotto

DIN472 65Mn Anelli di ritenuta dacromet nero per fori - Tipo normale Φ35-Φ98







DIN472 65Mn Anelli di ritenuta dacromet nero per fori Tipo normale Φ35 - Φ98 0

Diametro nominale 8 9 10 11 12 13 14
d ①
s massimo 0.8 0.8 1 1 1 1 1
min 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc massimo 9.06 10.16 11.16 12.16 13.36 14.46 15.46
min 8.6 9.7 10.7 11.7 12.9 14 15
a) massimo 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 min 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
per 1000 unità ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Diametro nominale 15 16 17 18 19 20 21
d ①
s massimo 1 1 1 1 1 1 1
min 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc massimo 16.56 17.66 18.72 19.92 20.92 21.92 22.92
min 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) massimo 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 min 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
per 1000 unità ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Diametro nominale 22 24 25 26 28 30 31
d ①
s massimo 1 1.2 1.2 1.2 1.2 1.2 1.2
min 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc massimo 23.92 26.32 27.32 28.32 30.6 32.6 33.9
min 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) massimo 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 min 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
per 1000 unità ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Diametro nominale 32 34 35 36 37 38 40
d ①
s massimo 1.2 1.5 1.5 1.5 1.5 1.5 1.75
min 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc massimo 34.9 37 38.3 39.3 40.3 41.3 44.4
min 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) massimo 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
per 1000 unità ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Diametro nominale 42 45 47 48 50 52 55
d ①
s massimo 1.75 1.75 1.75 1.75 2 2 2
min 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc massimo 46.4 49.4 51.6 52.6 55.3 57.3 60.3
min 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) massimo 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
per 1000 unità ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Diametro nominale 56 58 60 62 63 65 68
d ①
s massimo 2 2 2 2 2 2.5 2.5
min 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc massimo 61.3 63.3 65.3 67.3 68.3 70.3 73.6
min 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) massimo 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 min 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
per 1000 unità ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Diametro nominale 70 72 75 78 80 82 85
d ①
s massimo 2.5 2.5 2.5 2.5 2.5 2.5 3
min 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc massimo 75.6 77.6 80.6 83.8 86.8 88.8 91.8
min 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) massimo 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 min 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
per 1000 unità ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Diametro nominale 88 90 92 95 98 100 102
d ①
s massimo 3 3 3 3 3 3 4
min 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc massimo 94.8 96.8 98.8 101.8 104.8 106.8 109.3
min 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) massimo 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 min 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
per 1000 unità ≈ kg 28 31 32 35 37 38 55
Diametro nominale 105 108 110 112 115 120 125
d ①
s massimo 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc massimo 113.3 116.3 118.3 120.3 123.5 128.5 133.5
min 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) massimo 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 min 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
per 1000 unità ≈ kg 56 60 64.5 72 74.5 77 79
Diametro nominale 130 135 140 145 150 155 160
d ①
s massimo 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc massimo 138.5 143.5 148.5 153.5 159.5 165.5 170.5
min 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) massimo 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 min 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
per 1000 unità ≈ kg 82 84 87.5 93 105 107 110
Diametro nominale 165 170 175 180 185 190 195
d ①
s massimo 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc massimo 176 181 186.2 191.2 196.2 201.2 206.2
min 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) massimo 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 min 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
per 1000 unità ≈ kg 125 140 150 165 170 175 183
Diametro nominale 200 210 220 230 240 250 260
d ①
s massimo 4 5 5 5 5 5 5
min 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc massimo 211.2 223.7 233.7 243.7 254 264 277
min 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) massimo 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 min 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
per 1000 unità ≈ kg 195 270 315 330 345 360 375
Diametro nominale 270 280 290 300
d ①
s massimo 5 5 5 5
min 4.88 4.88 4.88 4.88
dc massimo 287 297 307 317
min 284.19 294.19 304.19 314.19
a) massimo 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 min 5 5 5 5
d2 236 246 256 266
per 1000 unità ≈ kg 388 400 415 435






Caratteristiche:

  • Dimensioni standard: questi anelli di ritenuta sono in genere disponibili in una gamma di dimensioni standard, consentendo la selezione di un anello adatto in base al diametro dell'asse e alle dimensioni della parte che necessita di fissaggio.
  • Semplice struttura: l'anello di ritenuta è di solito costituito da una lamiera di metallo circolare con un'apertura al centro, che consente una facile installazione sull'asse.
  • Facile installazione: l'anello di ritenuta può essere installato sull'asse spingendo per asse o toccando, senza necessità di strumenti o attrezzature speciali.
  • Materiali diversi: a seconda dell'ambiente di applicazione e dei requisiti, gli anelli di ritenuta possono essere realizzati con vari materiali come acciaio inossidabile, acciaio al carbonio, leghe di rame, ecc.

Vantaggi:

  • Fissazione efficace: gli anelli di ritenuta impediscono efficacemente alle parti di muoversi o cadere dall'asse, garantendo la stabilità e l'affidabilità del sistema meccanico.
  • Basso costo: a causa della loro struttura semplice, il costo di produzione degli anelli di ritenuta è relativamente basso, rendendoli adatti alla produzione di massa.
  • Alta adattabilità: gli anelli di ritenuta possono adattarsi a vari diametri degli assi e dimensioni delle parti, dimostrando una forte versatilità.
  • Facile manutenzione: sia l'installazione che la rimozione degli anelli di ritenuta sono relativamente semplici, facilitando la manutenzione delle attrezzature e la sostituzione delle parti.

Scenari applicabili:

  • Parti di trasmissione sugli assi: nei sistemi di trasmissione, come ingranaggi e pulegge, gli anelli di ritenuta possono essere utilizzati per fissare parti sugli assi.
  • Fissazione dei cuscinetti: in alcune applicazioni è necessario garantire la stabilità dei cuscinetti sugli assi, dove entrano in gioco gli anelli di ritenuta.
  • Elementi di posizionamento: gli anelli di ritenuta possono anche servire come elementi di posizionamento, garantendo posizioni relative accurate di altre parti sugli assi.
  • Scenari di sostituzione frequente di parti: grazie alla loro facilità di installazione e rimozione, gli anelli di ritenuta sono particolarmente adatti a scenari che richiedono frequenti sostituzioni di parti,come in apparecchiature di prova e banchi di prova.
