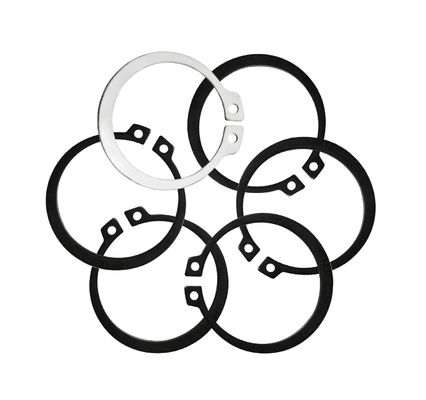

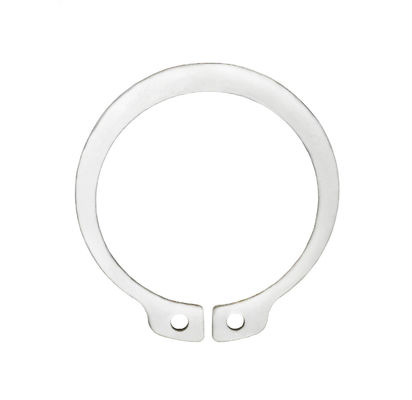

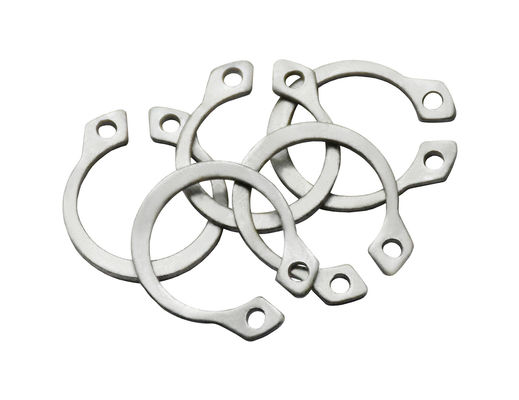

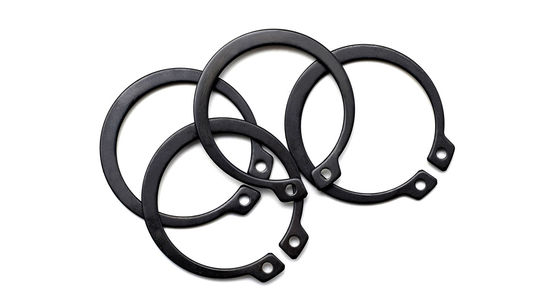

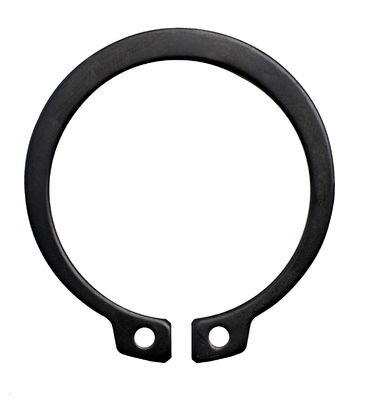

DIN 471 SUS304 / 65Mn Anelli di ritenuta di parcherizzazione Tipo normale per alberi

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
Luogo di origine JIANG SU PROVINCE CHINA
Marca YingYan
Certificazione ISO9000
Numero di modello Φ17-Φ270
Quantità di ordine minimo 1000 pezzi
Prezzo negotiable
Imballaggi particolari cartone/sacco di plastica/film di imballaggio/paletta

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome Anelli di ritenuta per alberi - tipo normale Norme GB/DIN/ASME/EN/ISO, ecc.
Tipo Anelli di contenimento Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
Evidenziare

Altri elementi

,

Anelli di ritenuta di parcherizzazione

,

Din 471 Anello di ritenuta
Lasciate un messaggio
Descrizione di prodotto

DIN471 SUS304/65Mn Anelli di ritenuta per pozzi neri/parcherising/dacromet/semplici/galvanizzati - tipo normale Φ17-Φ270



DIN 471 SUS304 / 65Mn Anelli di ritenuta di parcherizzazione Tipo normale per alberi 0

Diametro nominale 8 9 10 11 12 13 14
d ①
s massimo 0.8 0.8 1 1 1 1 1
min 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc massimo 9.06 10.16 11.16 12.16 13.36 14.46 15.46
min 8.6 9.7 10.7 11.7 12.9 14 15
a) massimo 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 min 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
per 1000 unità ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Diametro nominale 15 16 17 18 19 20 21
d ①
s massimo 1 1 1 1 1 1 1
min 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc massimo 16.56 17.66 18.72 19.92 20.92 21.92 22.92
min 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) massimo 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 min 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
per 1000 unità ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Diametro nominale 22 24 25 26 28 30 31
d ①
s massimo 1 1.2 1.2 1.2 1.2 1.2 1.2
min 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc massimo 23.92 26.32 27.32 28.32 30.6 32.6 33.9
min 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) massimo 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 min 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
per 1000 unità ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Diametro nominale 32 34 35 36 37 38 40
d ①
s massimo 1.2 1.5 1.5 1.5 1.5 1.5 1.75
min 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc massimo 34.9 37 38.3 39.3 40.3 41.3 44.4
min 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) massimo 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
per 1000 unità ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Diametro nominale 42 45 47 48 50 52 55
d ①
s massimo 1.75 1.75 1.75 1.75 2 2 2
min 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc massimo 46.4 49.4 51.6 52.6 55.3 57.3 60.3
min 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) massimo 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
per 1000 unità ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Diametro nominale 56 58 60 62 63 65 68
d ①
s massimo 2 2 2 2 2 2.5 2.5
min 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc massimo 61.3 63.3 65.3 67.3 68.3 70.3 73.6
min 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) massimo 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 min 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
per 1000 unità ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Diametro nominale 70 72 75 78 80 82 85
d ①
s massimo 2.5 2.5 2.5 2.5 2.5 2.5 3
min 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc massimo 75.6 77.6 80.6 83.8 86.8 88.8 91.8
min 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) massimo 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 min 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
per 1000 unità ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Diametro nominale 88 90 92 95 98 100 102
d ①
s massimo 3 3 3 3 3 3 4
min 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc massimo 94.8 96.8 98.8 101.8 104.8 106.8 109.3
min 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) massimo 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 min 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
per 1000 unità ≈ kg 28 31 32 35 37 38 55
Diametro nominale 105 108 110 112 115 120 125
d ①
s massimo 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc massimo 113.3 116.3 118.3 120.3 123.5 128.5 133.5
min 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) massimo 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 min 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
per 1000 unità ≈ kg 56 60 64.5 72 74.5 77 79
Diametro nominale 130 135 140 145 150 155 160
d ①
s massimo 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc massimo 138.5 143.5 148.5 153.5 159.5 165.5 170.5
min 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) massimo 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 min 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
per 1000 unità ≈ kg 82 84 87.5 93 105 107 110
Diametro nominale 165 170 175 180 185 190 195
d ①
s massimo 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc massimo 176 181 186.2 191.2 196.2 201.2 206.2
min 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) massimo 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 min 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
per 1000 unità ≈ kg 125 140 150 165 170 175 183
Diametro nominale 200 210 220 230 240 250 260
d ①
s massimo 4 5 5 5 5 5 5
min 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc massimo 211.2 223.7 233.7 243.7 254 264 277
min 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) massimo 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 min 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
per 1000 unità ≈ kg 195 270 315 330 345 360 375
Diametro nominale 270 280 290 300
d ①
s massimo 5 5 5 5
min 4.88 4.88 4.88 4.88
dc massimo 287 297 307 317
min 284.19 294.19 304.19 314.19
a) massimo 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 min 5 5 5 5
d2 236 246 256 266
per 1000 unità ≈ kg 388 400 415 435


Gli anelli di ritenuta per fori - tipo normale sono un tipo comune di fissaggio nella progettazione meccanica, utilizzato principalmente per fissare parti sugli assi, impedendo loro di muoversi o cadere.Ecco un'introduzione alle caratteristiche, vantaggi e scenari applicabili di questo tipo di anello di ritenuta:

Caratteristiche:

  1. 1.Sotto la condizione di essere conformi alla norma DIN471, questi anelli di ritenuta sono generalmente disponibili in varie dimensioni standard,che può essere adattato in base al diametro dell'albero e alle dimensioni della parte da fissare.
  2. 2.L'anello di ritenuta è generalmente costituito da una lamiera di metallo circolare con un foro al centro, che è semplice, affidabile e facile da installare.
  3. 3.L'anello di ritenuta può essere installato sull'asse spingendo azionalmente o toccando, senza la necessità di strumenti o attrezzature speciali, rendendolo facile da installare.
  4. 4.Gli anelli di ritenuta possono essere realizzati con vari materiali per soddisfare una vasta gamma di requisiti ambientali.

Vantaggi:

  • 1L'installazione di anelli di ritenuta può efficacemente impedire che le parti si spostino o cadano dall'asse, garantendo la sicurezza e la stabilità del sistema meccanico.
  • 2A causa della semplicità della loro struttura, gli anelli di ritenuta hanno costi di fabbricazione relativamente bassi, che li rendono adatti alla produzione su larga scala.
  • 3Poiché gli anelli di ritenuta sono fabbricati in conformità con la norma DIN471, sono in grado di adattarsi a vari diametri degli assi e dimensioni delle parti, dimostrando una grande adattabilità e una forte versatilità.
  • 4. la struttura semplice dell'anello di ritenuta rende relativamente semplici sia il processo di installazione che quello di rimozione,che facilita la manutenzione delle attrezzature e la sostituzione delle parti.

Scenari applicabili:

  • Parti di trasmissione sugli assi: nei sistemi di trasmissione, come ingranaggi e pulegge, gli anelli di ritenuta possono essere utilizzati per fissare parti sugli assi.
  • Fissazione dei cuscinetti: in alcune applicazioni è necessario garantire la stabilità dei cuscinetti sugli assi, dove entrano in gioco gli anelli di ritenuta.
  • Elementi di posizionamento: gli anelli di ritenuta possono anche servire come elementi di posizionamento, garantendo posizioni relative accurate di altre parti sugli assi.
  • Scenari di sostituzione frequente di parti: grazie alla loro facilità di installazione e rimozione, gli anelli di ritenuta sono particolarmente adatti a scenari che richiedono frequenti sostituzioni di parti,come in apparecchiature di prova e banchi di prova.

In sintesi, gli anelli di ritenuta per fori di tipo normale sono elementi di fissaggio con strutture semplici, installazione conveniente, bassi costi e forte adattabilità, ampiamente utilizzati in vari sistemi meccanici.
