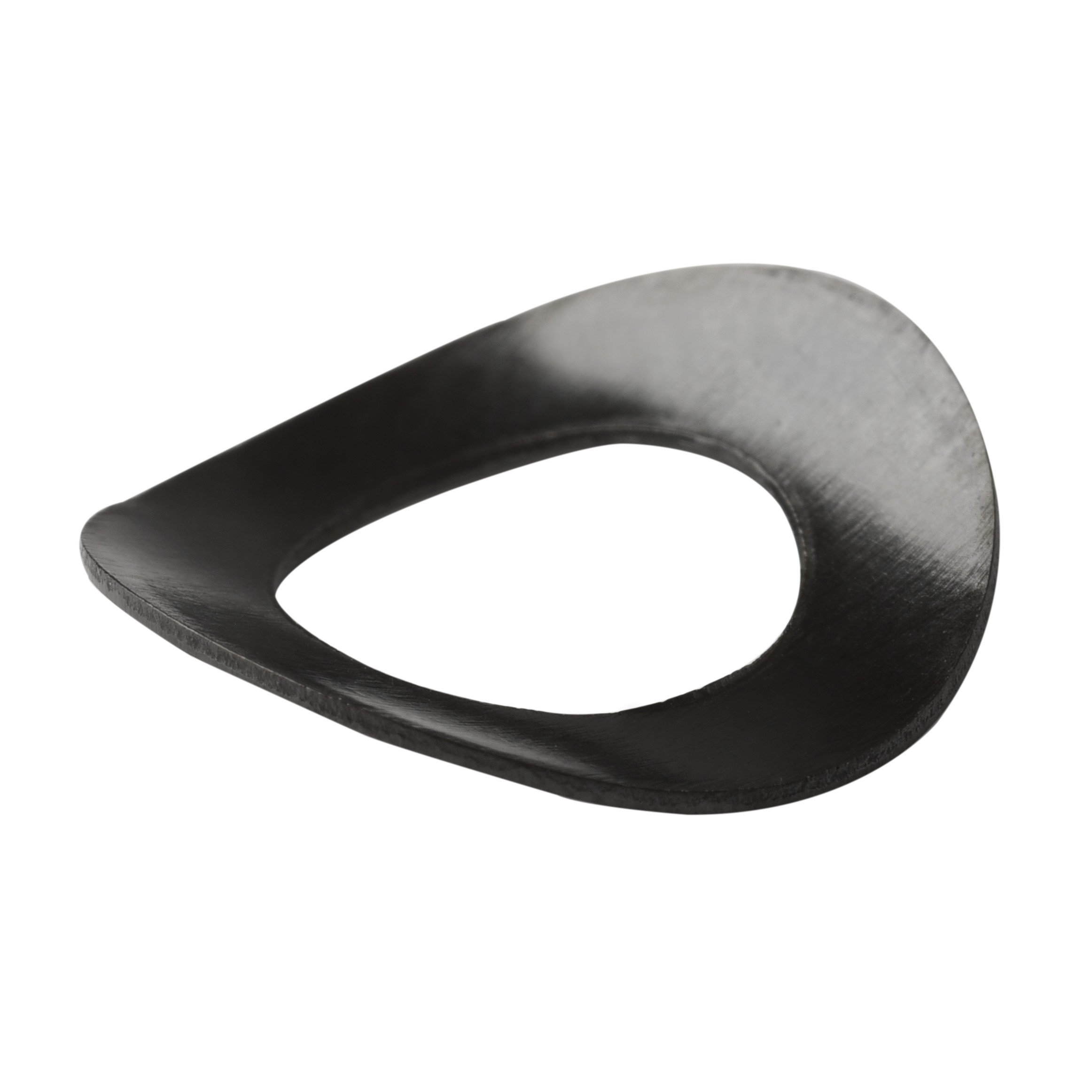

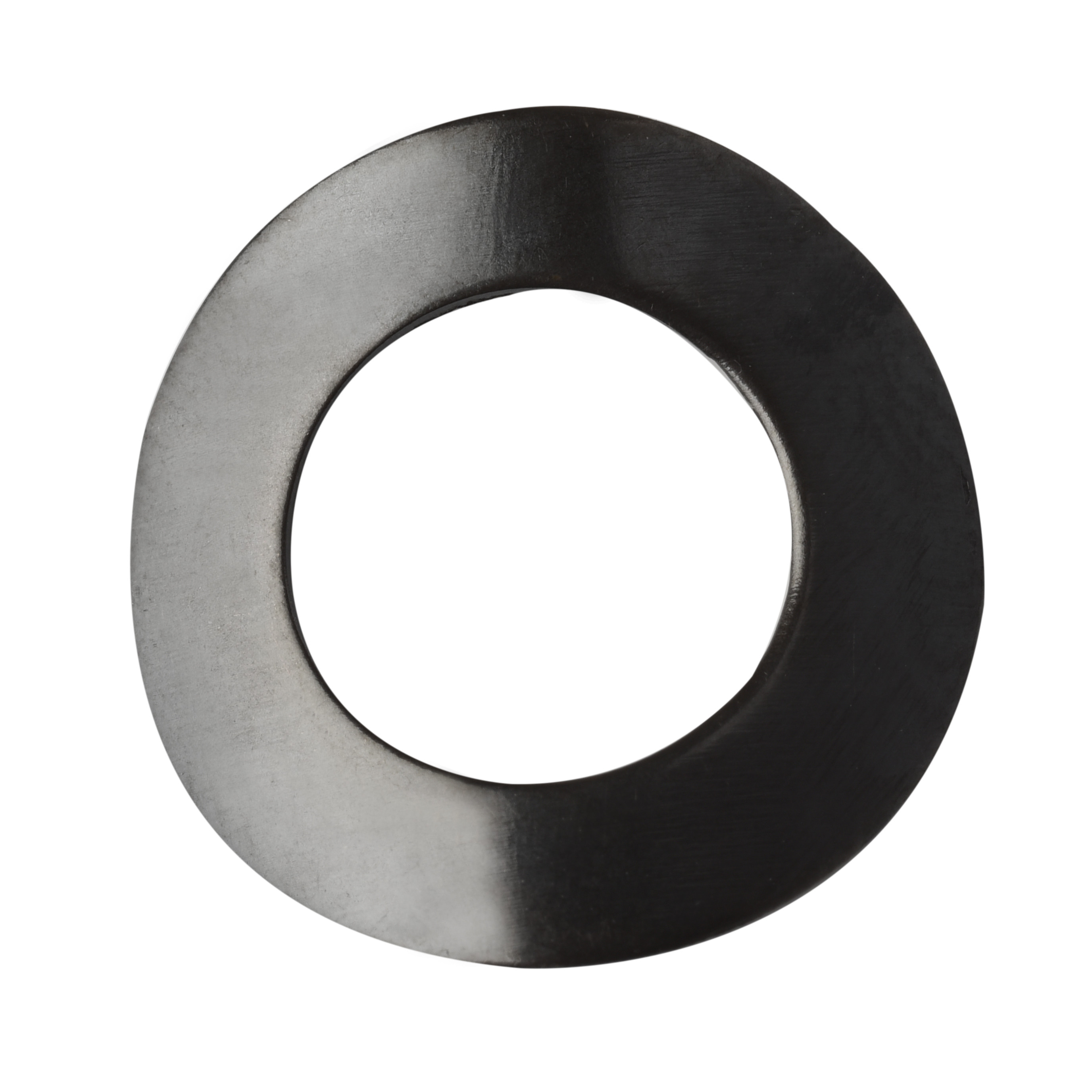

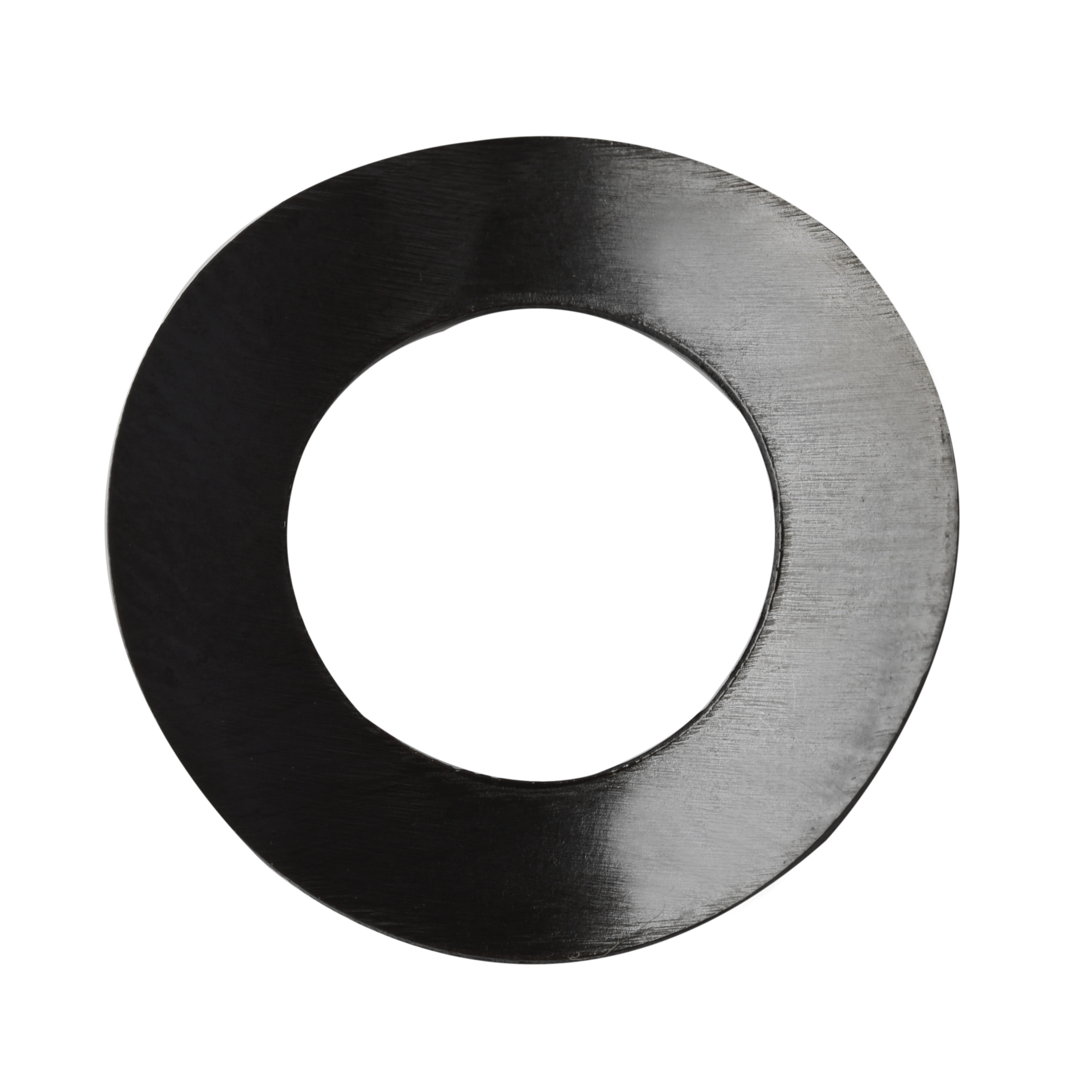

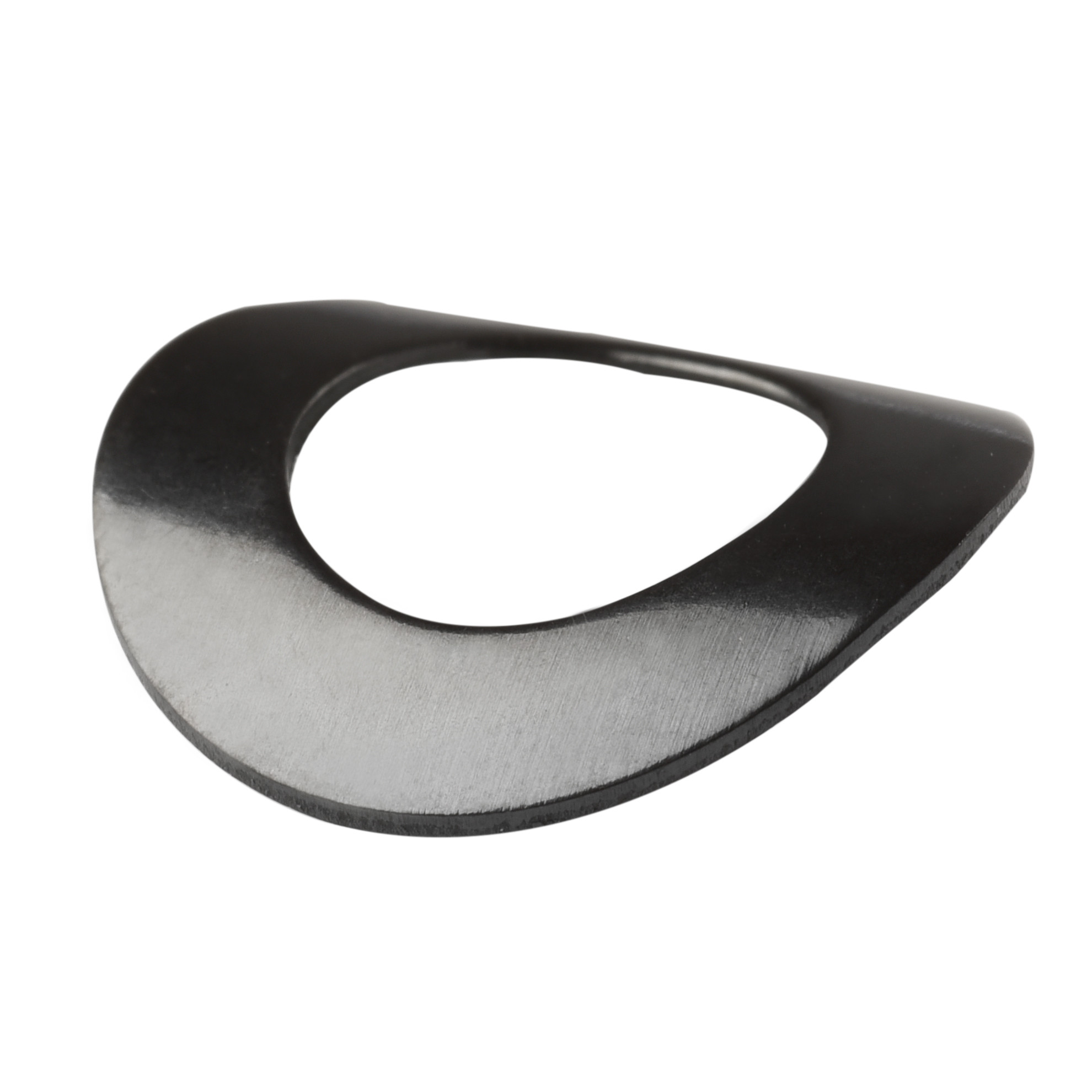

DIN137 GB860 Lavatrici a molla curve in acciaio inossidabile legato in acciaio piatto / galvanizzazione

  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
Luogo di origine JIANG SU PROVINCE CHINA
Marca YingYan
Certificazione ISO9000
Numero di modello Φ8-Φ16
Quantità di ordine minimo 1000 pezzi
Prezzo negotiable
Imballaggi particolari Piccole scatole, sacchetti di plastica, ingrosso in cartoni,

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome Lavatrici a molla curve Norme GB/DIN/ASME/EN/ISO, ecc.
Materiale Acciaio inossidabile SUS304, acciaio legato 65Mn Tipo Lavatrici a molla
Finisci. Nero, zinco, semplice, nero, dacromet Trattamento superficiale Zn- rivestito, dacromet, nero
Dimensione Φ8-Φ16/Secondo le vostre esigenze
Evidenziare

DIN137 Lavatrici a molla curve

,

Lavatrici a molla curve in acciaio inossidabile

,

Lavatrice a lucchetto a molla a molla curva
Lasciate un messaggio
Descrizione di prodotto

Din137 Gb860 Lavatrici a molla curve in acciaio inossidabile Sus304 acciaio legato 65mn Piano/galvanizzato/nero/dacromet

Le lavandine a molla curve, conosciute anche come lavandine a onde o lavandine Belleville, sono componenti metallici sottili a forma di disco con una curvatura convessa o concava.Sono progettati per fornire una forza di preload o molla controllata quando compressi tra due superficiQueste spazzole sono spesso utilizzate in assemblaggi meccanici per regolare, precaricare o compensare le variazioni dimensionali.

Ecco alcuni punti chiave riguardo alle lavanderie a molla curve:

  1. Materiale: sono in genere realizzati in acciaio a molla o in acciaio inossidabile, a seconda delle esigenze di applicazione.

  2. Funzione: Quando compressi, i rivestimenti a molla curvi forniscono una forza di molla che può essere utilizzata per precaricare cuscinetti, giunzioni o elementi di fissaggio.o compensare l'usura.

  3. Vantaggi:

    • Offrono un'elevata velocità di molla rispetto ad altri tipi di molle.
    • Possono essere impilati in serie o in parallelo per ottenere le forze di preload desiderate.
    • Sono relativamente compatte e facili da installare.

  4. Applicazioni:

    • In apparecchiature di precisione, per fornire un precarico costante e ridurre al minimo le variazioni delle prestazioni.
    • In giunzioni avvitate, per compensare le variazioni dimensionali dovute alla temperatura o al carico.
    • nei cuscinetti, per precaricare il cuscinetto e mantenere un corretto contatto tra gli elementi di rotolamento e le corsie.

  5. Considerazioni di progettazione:

    • La curvatura e lo spessore della lavastoviglie determinano la velocità di molla e la forza di precarico.
    • Il materiale della lavatrice deve essere compatibile con l'ambiente e resistente alla corrosione.
    • L'impilazione di più lavastoviglie può ottenere forze di preload più elevate, ma aumenta anche l'altezza complessiva.

  6. Installazione: Le lamine a molla curve sono installate tra due superfici piane, in genere posizionate sotto una testa o un dado di bullone.fornendo la forza di preload desiderata.

È importante notare che le lavastoviglie a molla curve devono essere utilizzate con cautela e secondo le raccomandazioni del produttore per garantire una corretta prestazione e prevenire danni all'assemblaggio.



DIN137 GB860 Lavatrici a molla curve in acciaio inossidabile legato in acciaio piatto / galvanizzazione 0

Diametro nominale
1 1.2 1.4 1.7 1.8 2 2.3 2.6
d min=dimensione nominale
massimo
dc Dimensione nominale
massimo
min
h Dimensione nominale
massimo
min
H min
massimo
per 1000 unità ≈ kg ≈
1.1 1.3 1.5 1.8 1.9 2.2 2.5 2.8
1.35 1.55 1.75 2.05 2.15 2.45 2.75 3.05
2.5 3 3 4 4 4.5 5 5.5
2.8 3.3 3.3 4.375 4.375 4.875 5.375 5.875
2.2 2.7 2.7 3.625 3.625 4.125 4.625 5.125
0.2 0.2 0.25 0.25 0.25 0.3 0.3 0.3
0.22 0.22 0.27 0.27 0.27 0.33 0.33 0.33
0.18 0.18 0.23 0.23 0.23 0.27 0.27 0.27
0.35 0.35 0.4 0.45 0.45 0.5 0.5 0.55
0.7 0.7 0.8 0.9 0.9 1 1 1.1
0.006 0.009 0.01 0.02 0.02 0.028 0.035 0.041
Diametro nominale
3 3.5 4 5 6 7 8 10
d min=dimensione nominale
massimo
dc Dimensione nominale
massimo
min
h Dimensione nominale
massimo
min
H min
massimo
per 1000 unità ≈ kg ≈
3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5
3.5 4 4.6 5.6 6.76 7.76 8.76 10.93
6 7 8 10 11 12 15 18
6.375 7.45 8.45 10.45 11.55 12.55 15.55 18.55
5.625 6.55 7.55 9.55 10.45 11.45 14.45 17.45
0.4 0.4 0.5 0.5 0.5 0.5 0.5 0.8
0.45 0.45 0.55 0.55 0.55 0.55 0.55 0.86
0.35 0.35 0.45 0.45 0.45 0.45 0.45 0.74
0.65 0.7 0.8 0.9 1.1 1.2 1.7 2
1.3 1.4 1.6 1.8 2.2 2.4 3.4 4
0.063 0.088 0.14 0.222 0.247 0.265 0.476 1.05
