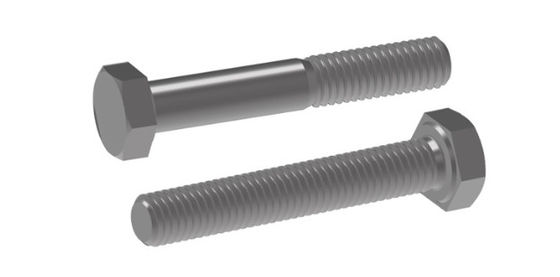

Acciaio al carbonio Q195 per viti a testa esagonale DIN 601 558 EN ISO 4016 4018

  • Carbon Steel Q195 Plain Hexagon Head Screws DIN 601 558 EN ISO 4016 4018
Luogo di origine JIANG SU PROVINCE CHINA
Marca YingYan
Certificazione ISO9000
Numero di modello M4-M24
Quantità di ordine minimo 1000 pezzi
Prezzo negotiable
Imballaggi particolari Piccole scatole, sacchetti di plastica, ingrosso in cartoni,

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome Vetture a testa esagonale di grado C mezzo/filamento intero Norme GB/DIN/ASME/EN/ISO, ecc.
Materiale Acciaio al carbonio Q195 Colore Piano
Trattamento superficiale Polizione Grado 4,8
Dimensione M4-M24/secondo le vostre esigenze Distanze 60mm-280mm/conformemente alle vostre esigenze
Evidenziare

Fabbricazione a partire da prodotti di cui al punto 1 del presente allegato

,

Altri dispositivi per il controllo delle emissioni

,

DIN 601 Vettura a testa esessuale
Lasciate un messaggio
Descrizione di prodotto

DIN 601 558 EN ISO 4016 4018 Vetture a testa esagonale-prodotto di grado C a filo pieno/mezzo, classe 4.8 acciaio al carbonio Q195 semplice

Utilizzatori:
I bulloni a testa esagonale DIN 558 601 sono comunemente utilizzati in applicazioni in cui sono necessarie lunghezze regolabili per la connessione.Sono adatti a una vasta gamma di applicazioni in cui è richiesta una connessione a filo con una testa esagonale.

Caratteristiche:

  1. Lunghezza regolabile: i bulloni DIN 558 601 presentano una porzione di filettatura relativamente corta, che consente di regolare la lunghezza del collegamento.Questa flessibilità le rende adatte per applicazioni in cui la lunghezza esatta del collegamento può variare.
  2. Testa esagonale: La progettazione della testa esagonale fornisce un modo sicuro ed efficiente per applicare la coppia durante l'installazione e lo smontaggio.Permette anche di stringere e allentare facilmente utilizzando strumenti comuni come tasti esessuali o cacciavite.
  3. Specificativi standardizzati: i bulloni DIN 558 601 seguono specifiche standardizzate, garantendo qualità e prestazioni coerenti tra diversi produttori e applicazioni.Questa standardizzazione facilita anche la selezione e la sostituzione dei bulloni in vari sistemi.
  4. Varietà di materiali: i bulloni DIN 558 601 sono disponibili in una varietà di materiali, tra cui acciaio, acciaio inossidabile e altre leghe.come la forza, resistenza alla corrosione o resistenza alla temperatura.
  5. Ampia gamma di dimensioni: I bulloni DIN 558 601 sono disponibili in una vasta gamma di dimensioni per soddisfare le esigenze di diverse applicazioni.

DIN601Acciaio al carbonio Q195 per viti a testa esagonale DIN 601 558 EN ISO 4016 4018 0

Dimensione del filo
d		 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
P Pistola 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L≤ 125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
L> 200 35 37 41 45 49 53 57 61 65 69 73 79
c massimo 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
da) massimo 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
ds massimo 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
min 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw min 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
e min 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k Dimensione nominale 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
massimo 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
min 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 min 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r min 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s Max = dimensione nominale 8 10 13 16 18 21 24 27 30 34 36 41
min 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
Lunghezza del filo b   - - - - - - - - - - - -



Filtro a vite
d		 M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
P Pistola 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L≤ 125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
L> 200 85 91 97 103 109 115 121 129 137 145 153
c massimo 0.8 0.8 0.8 1 1 1 1 1 1 1 1
da) massimo 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
ds massimo 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
min 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw min 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e min 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k Dimensione nominale 18.7 21 22.5 25 26 28 30 33 35 38 40
massimo 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
min 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 min 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r min 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s Max = dimensione nominale 46 50 55 60 65 70 75 80 85 90 95
min 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
Lunghezza del filo b   - - - - - - - - - - -


DIN558Acciaio al carbonio Q195 per viti a testa esagonale DIN 601 558 EN ISO 4016 4018 1

Filtro a vite
d
M5 M6 M8 M10 M12 M16 M20 M24 M30 M36
P Pistola
a) massimo
c massimo
da) massimo
dw min
e min
k Dimensione nominale
min
massimo
k1 min
r min
s Max = dimensione nominale
min
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
Peso per 1000 prodotti in acciaio (≈ kg)
- - - - - - - - - -
