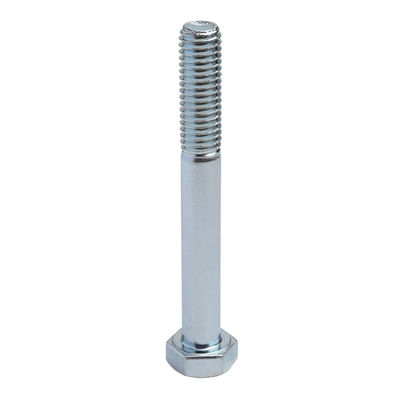

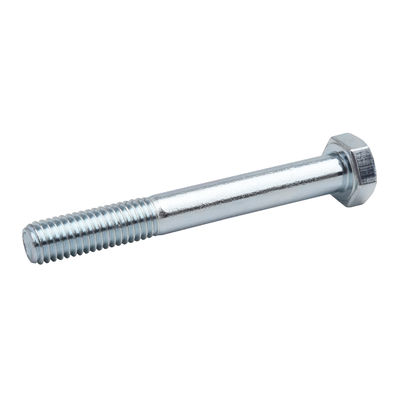

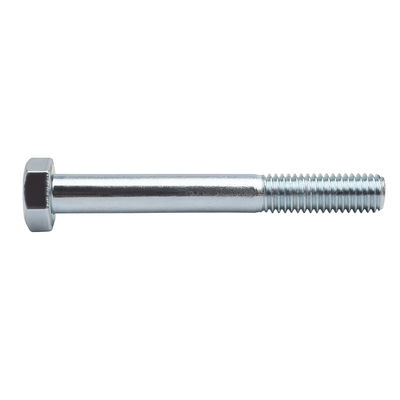

DIN 601 558 EN ISO 4016 4018 Vetture per teste esagonali in acciaio al carbonio Q195

  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
Luogo di origine JIANG SU PROVINCE CHINA
Marca YingYan
Certificazione ISO9000
Numero di modello M5-M16
Quantità di ordine minimo 1000 pezzi
Prezzo negotiable
Imballaggi particolari Piccole scatole, sacchetti di plastica, ingrosso in cartoni,

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli

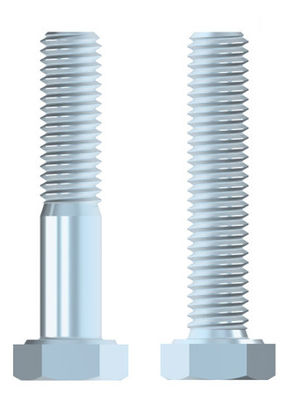

Nome Vetture a testa esagonale di grado C mezzo/filamento intero Norme GB/DIN/ASME/EN/ISO, ecc.
Materiale Acciaio al carbonio Q195 Colore Bianco Blu
Trattamento superficiale di larghezza inferiore o uguale a 50 mm Grado 4,8
Dimensione M5-M16/secondo le vostre esigenze Distanze 60mm-110mm/conformemente alle vostre esigenze
Evidenziare

Fabbricazione a partire da prodotti di cui al punto 1 del presente allegato

,

DIN 601 Vetture a testa esagonale

,

Velocità di carica:
Lasciate un messaggio
Descrizione di prodotto

DIN 601 558 EN ISO 4016 4018 Vetture per teste esagonali - prodotto di grado C classe 4.8 Acciaio al carbonio Q195 Zinco






DIN601DIN 601 558 EN ISO 4016 4018 Vetture per teste esagonali in acciaio al carbonio Q195 0

Filtro a vite M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
d
P Pistola 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L≤ 125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
L> 200 35 37 41 45 49 53 57 61 65 69 73 79
c massimo 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
da) massimo 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
ds massimo 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
min 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw min 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
e min 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k Dimensione nominale 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
massimo 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
min 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 min 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r min 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s Max = dimensione nominale 8 10 13 16 18 21 24 27 30 34 36 41
min 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
Lunghezza del filo b   - - - - - - - - - - - -
Filtro a vite M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
d
P Pistola 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L≤ 125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
L> 200 85 91 97 103 109 115 121 129 137 145 153
c massimo 0.8 0.8 0.8 1 1 1 1 1 1 1 1
da) massimo 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
ds massimo 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
min 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw min 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e min 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k Dimensione nominale 18.7 21 22.5 25 26 28 30 33 35 38 40
massimo 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
min 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 min 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r min 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s Max = dimensione nominale 46 50 55 60 65 70 75 80 85 90 95
min 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
Lunghezza del filo b   - - - - - - - - - - -


DIN558DIN 601 558 EN ISO 4016 4018 Vetture per teste esagonali in acciaio al carbonio Q195 1

Filtro a vite
d
M5 M6 M8 M10 M12 M16 M20 M24 M30 M36
P Pistola
a) massimo
c massimo
da) massimo
dw min
e min
k Dimensione nominale
min
massimo
k1 min
r min
s Max = dimensione nominale
min
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
Peso per 1000 prodotti in acciaio (≈ kg)
- - - - - - - - - -











Caratteristiche:

  1. La testa esagonaleprogettazioneèapprovatoalla testa, che facilita il carico e lo scarico con strumenti standard quali chiavi inglesi o cacciavite.
  2. Possedereeccellenti proprietà meccaniche con elevata resistenza alla trazione e resistenza alla resa, possono essere utilizzati in condizioni di carico elevato e di stress elevatoambienti.
  3. Progettate e fabbricate in stretta conformità alle norme DIN, le viti hanno dimensioni e tolleranze strettamente controllate,assicurareelevata precisione di montaggio e forte intercambiabilità.
  4. Fabbricazione a partire da materiali di prima qualità- Come?come acciaio al carbonio e acciaio inossidabile, queste viti presentano una notevole resistenza alla corrosione e durata.

Vantaggi:

  1. Prodotto con materiali di alta resistenza- eproduzione di precisione, queste viti offrono prestazioni di connessione stabili, resistenti allo scioglimento o alla rottura.
  2. Il design della testa esagonale semplifica e accelera il processo di installazione e rimozione, consentendo l'uso di strumenti standard e migliorando l'efficienza del lavoro.
  3. Possedereeccellenti proprietà meccaniche con elevata resistenza alla trazione e resistenza alla resa, possono essere utilizzati in condizioni di carico elevato e di stress elevatoambienti.
  4. Progettati e fabbricatistrettamentesecondo le norme DIN, le viti hanno dimensioni e tolleranze strettamente controllate,assicurareelevata precisione di montaggio e forte intercambiabilità..

Scenari di applicazione:

  1. Ingegneria meccanica: Nel campo dell'ingegneria meccanica, queste viti sono ampiamente utilizzate per collegare e fissare varie attrezzature e macchine, come automobili, aeromobili, navi e macchinari pesanti.
  2. Industria edilizia: Le viti sono comunemente utilizzate nell'industria edile per collegare e fissare strutture in acciaio, ponti, gallerie e altri progetti, garantendo la stabilità e la sicurezza strutturale.
  3. Fabbricazione di apparecchiature elettroniche: Sono utilizzati per fissare le schede di circuito, i telai, gli involucri e altri componenti dei dispositivi elettronici, migliorando la stabilità e l'affidabilità dei dispositivi.
  4. Altre industrie: Inoltre, queste viti trovano applicazioni nelle industrie chimiche, petrolifere, elettriche, metallurgiche e altre per il collegamento e la fissazione di varie apparecchiature e condotte.
