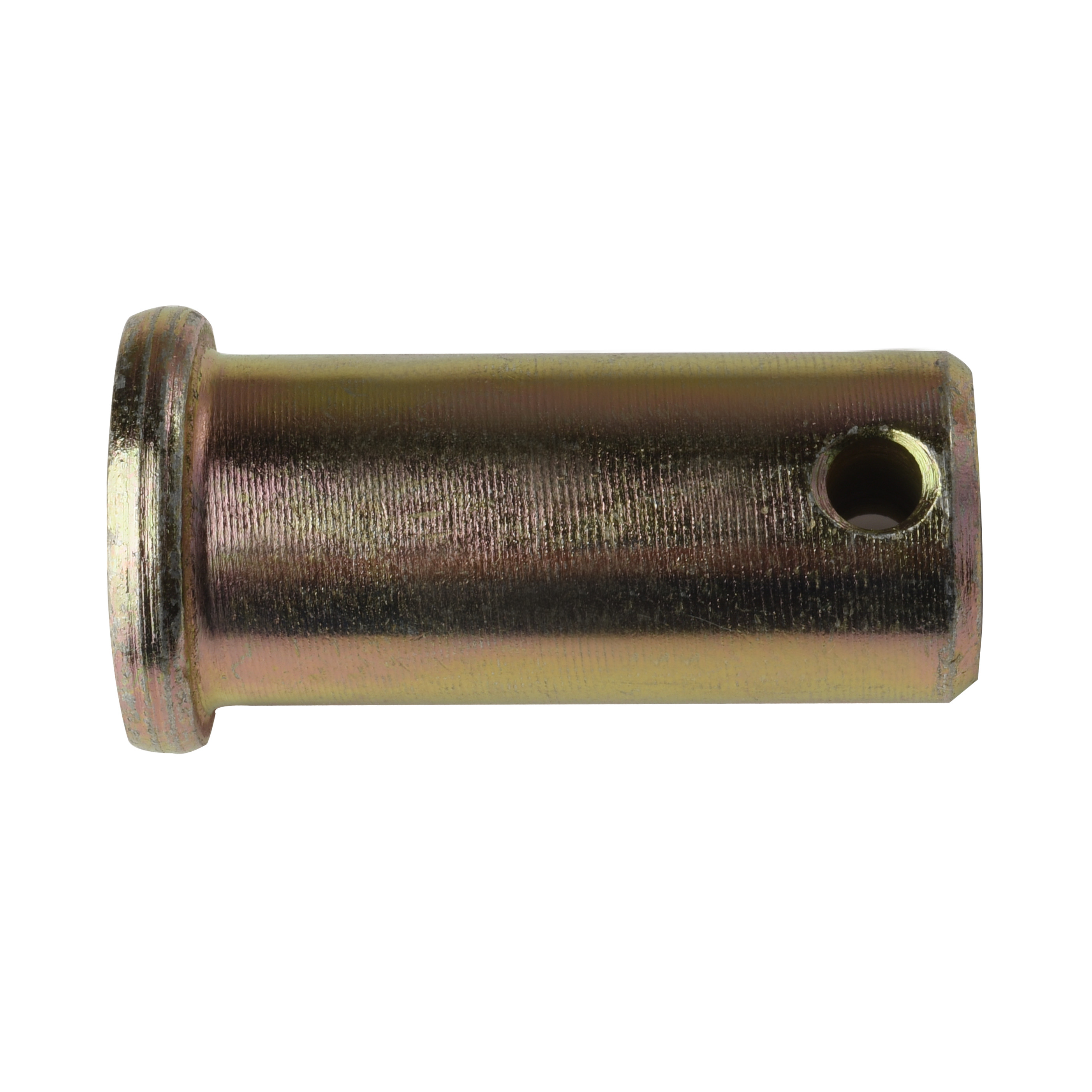

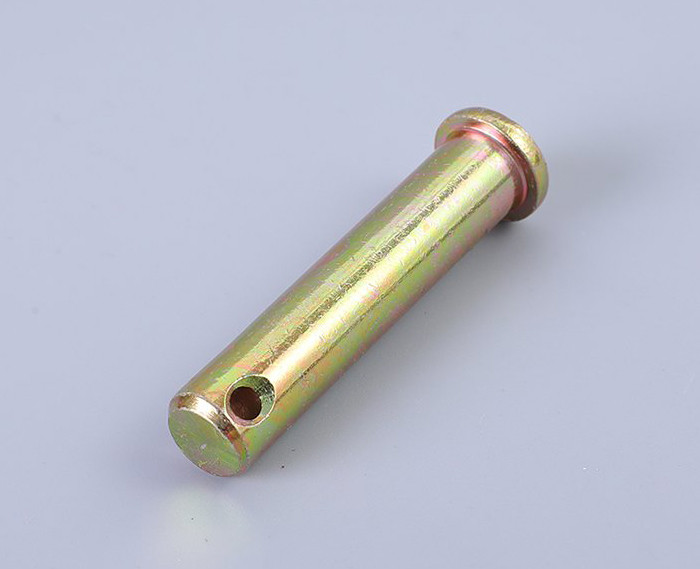

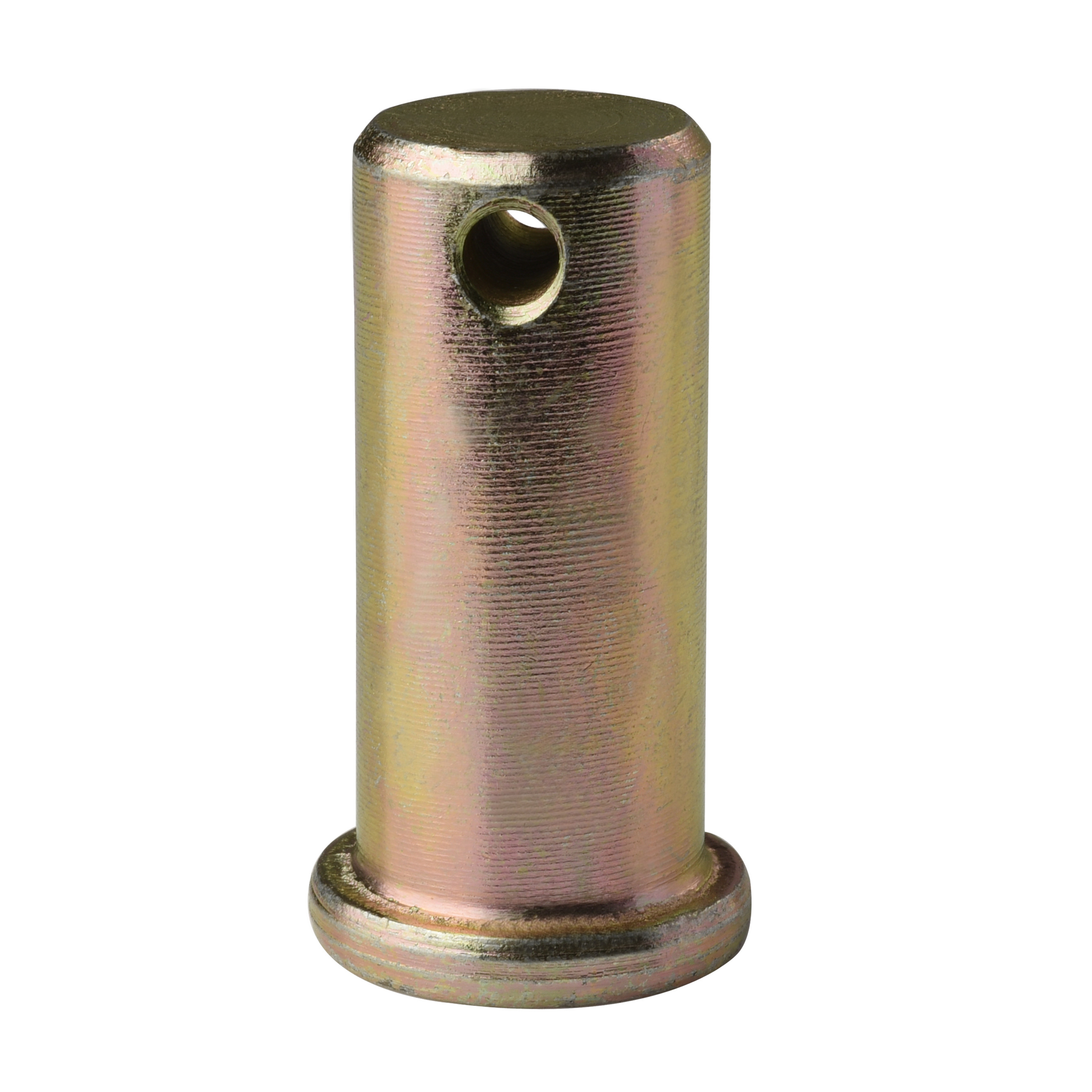

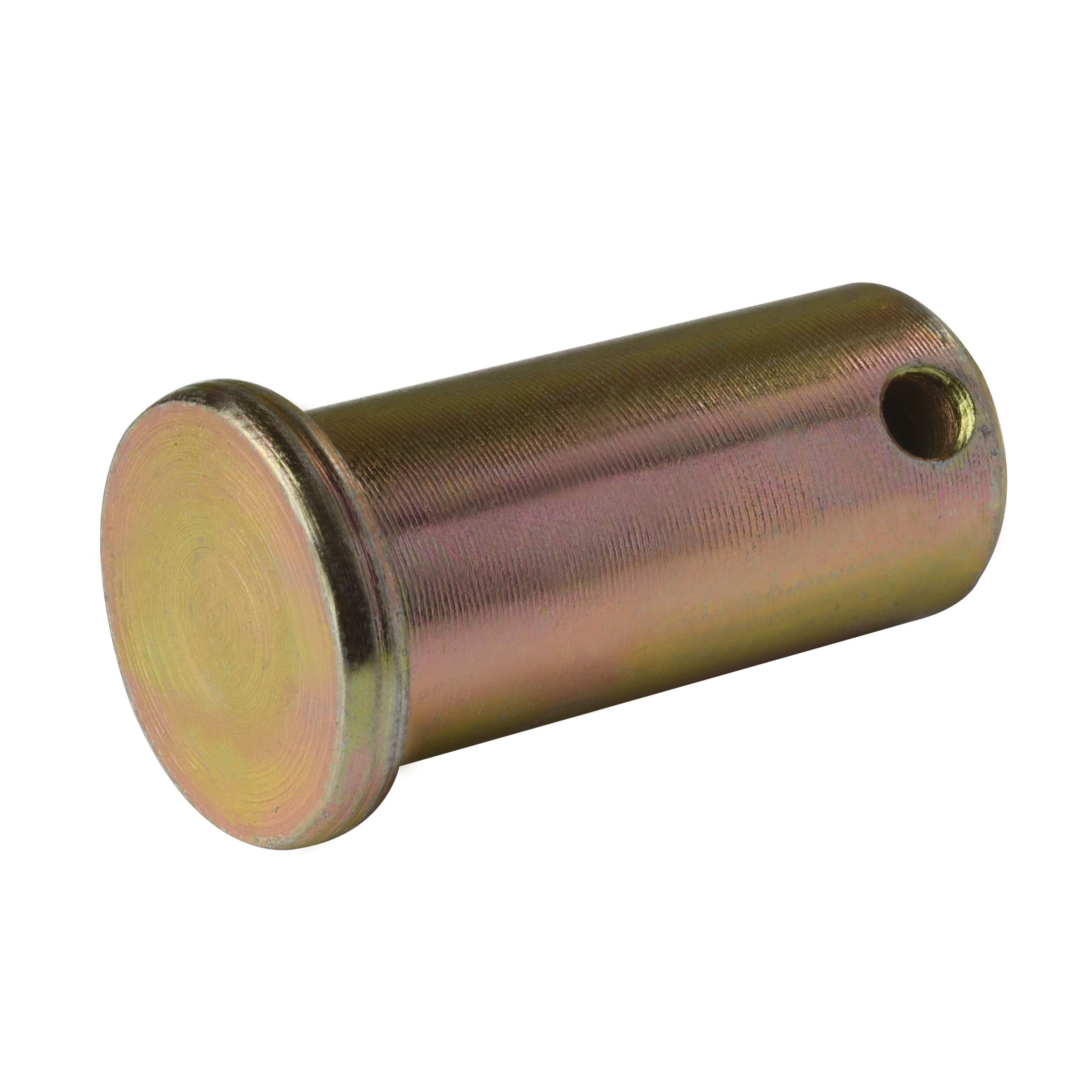

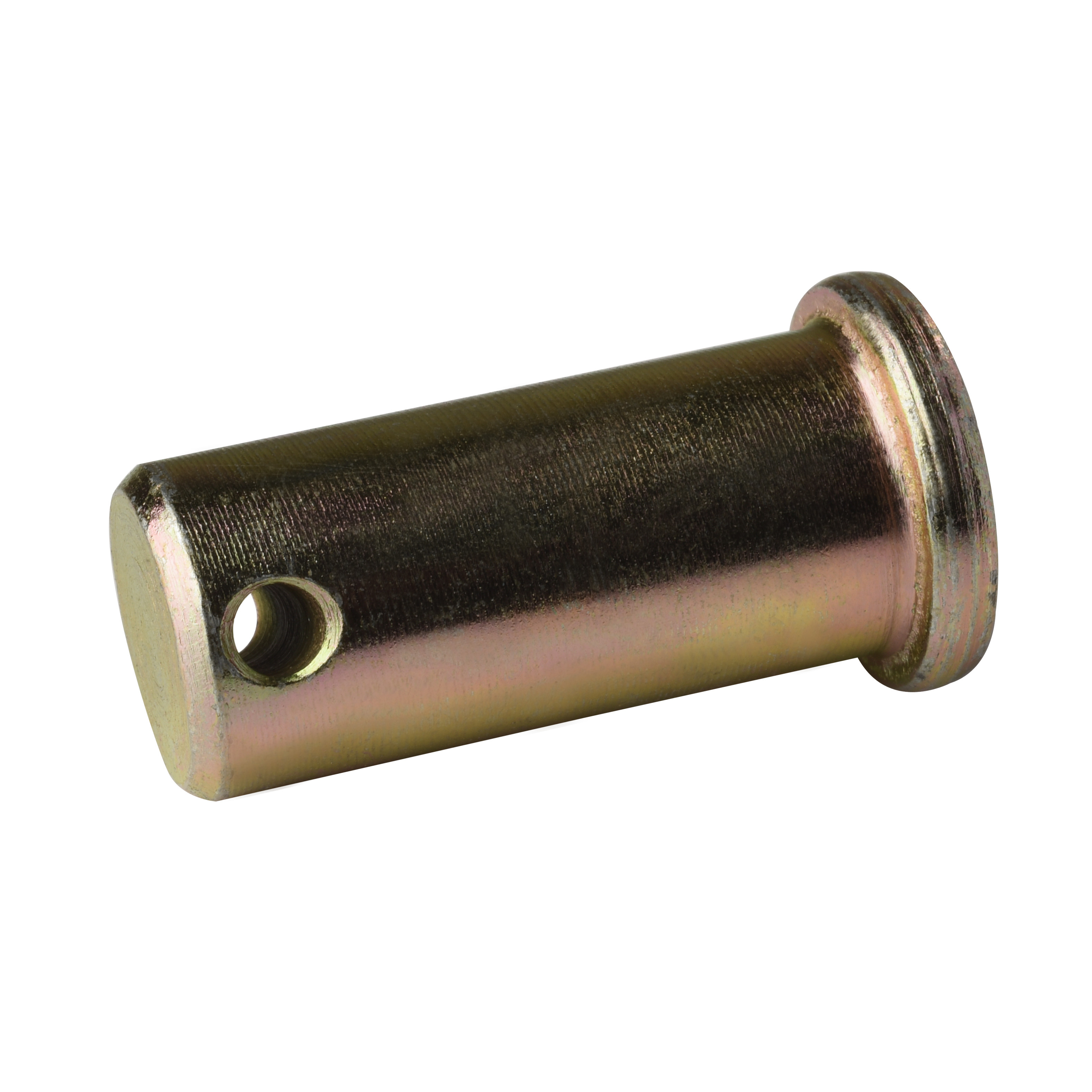

DIN1444 EN22341 ISO 2341 Pin di clevis con testa in acciaio al carbonio placcato in zinco

  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
Luogo di origine Provincia di Jiangsu, Cina
Marca YingYan
Certificazione ISO9000
Numero di modello Φ10-Φ16
Quantità di ordine minimo 1000 pezzi
Prezzo negotiable
Imballaggi particolari Piccole scatole, sacchetti di plastica, ingombri in cartoni

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
nome Pini di clevis con testa Norme GB/DIN/ASME/EN/ISO, ecc.
Materiale Acciaio al carbonio 35K Trattamento superficiale Placca di zinco
Colore Giallo Grado 8.8
Dimensione Φ10-Φ16/Secondo le vostre esigenze Distanze 25-40mm/secondo le vostre esigenze
Evidenziare

Acciaio al carbonio ISO 2341 Clevis Pin

,

Pin di clevis ISO 2341 rivestito di zinco

,

Pini in acciaio al carbonio DIN1444
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Φ10*25 Φ10 25 10000
Φ10*32 Φ10 32 10000
Φ16*35 Φ16 35 10000
Φ16*45 Φ16 45 10000
If you have more needs, please contact customer service 1 1 1
Lasciate un messaggio
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Descrizione di prodotto

DIN1444 ISO2341 EN22341 Acciaio al carbonio 35K zincato zinco giallo classe 8.8 pin clevis con testa Φ10-Φ16



DIN1444 EN22341 ISO 2341 Pin di clevis con testa in acciaio al carbonio placcato in zinco 0

Diametro nominale 3 4 5 6 8 10 12
d
d massimo 3 4 5 6 8 10 12
min 2.94 3.925 4.925 5.925 7.91 9.91 11.89
dk massimo 5 6 8 10 14 18 20
min 4.7 5.7 7.64 9.64 13.57 17.57 19.48
d1 massimo 0.94 1.14 1.34 1.74 2.14 3.38 3.38
min 0.8 1 1.2 1.6 2 3.2 3.2
k Dimensione nominale 1 1 1.6 2 3 4 4
massimo 1.125 1.125 1.725 2.125 3.125 4.15 4.15
min 0.875 0.875 1.475 1.875 2.875 3.85 3.85
Lh min 1.6 2.2 2.9 3.2 3.5 4.5 5.5
Diametro nominale 14 16 18 20 22 24 27
d
d massimo 14 16 18 20 22 24 27
min 13.89 15.89 17.89 19.87 21.87 23.87 26.87
dk massimo 22 25 28 30 33 36 40
min 21.48 24.48 27.48 29.48 32.38 35.38 39.38
d1 massimo 4.18 4.18 5.18 5.18 5.18 6.52 6.52
min 4 4 5 5 5 6.3 6.3
k Dimensione nominale 4 4.5 5 5 5.5 6 6
massimo 4.15 4.65 5.15 5.15 5.65 6.15 6.15
min 3.85 4.35 4.85 4.85 5.35 5.85 5.85
Lh min 6 6 7 8 8 9 9
Diametro nominale 30 33 36 40 45 50 55
d
d massimo 30 33 36 40 45 50 55
min 29.87 32.84 35.84 39.84 44.84 49.84 54.81
dk massimo 44 47 50 55 60 66 72
min 43.38 46.38 49.38 54.26 59.26 65.26 71.26
d1 massimo 8.22 8.22 8.22 8.22 10.22 10.22 10.22
min 8 8 8 8 10 10 10
k Dimensione nominale 8 8 8 8 9 9 11
massimo 8.18 8.18 8.18 8.18 9.18 9.18 11.215
min 7.82 7.82 7.82 7.82 8.82 8.82 10.785
Lh min 10 10 10 10 12 12 14
Diametro nominale 60 70 80 90 100
d
d massimo 60 70 80 90 100
min 59.81 69.81 79.81 89.78 99.78
dk massimo 78 90 100 110 120
min 77.26 89.13 99.13 109.13 119.13
d1 massimo 10.22 13.27 13.27 13.27 13.27
min 10 13 13 13 13
k Dimensione nominale 12 13 13 13 13
massimo 12.215 13.215 13.215 13.215 13.215
min 11.785 12.785 12.785 12.785 12.785
Lh min 14 16 16 16 16







Caratteristiche:

  • Gli alberi a pin di testa DIN1444 sono progettati inconformitàcon norme internazionali, con una vasta gamma di dimensioni che offrono varie opzioni per soddisfare i requisiti.
  • Possono essere realizzati con una varietà di materiali, tra cui acciaio inossidabile di qualità 304, 316, 2205, 2507, 310S, 904L, nonché acciaio al carbonio, per soddisfare diversi ambienti di lavoro- erequisiti.
  • I perni DIN1444 sono utilizzati principalmente per il collegamento di due assi oattrezzatureUna volta effettuata la connessione con il perno, viene inserito un perno diviso nel foro situato alla fine del perno per fissare il pezzo in posizione.

Vantaggi:

  • La ragione per cui la DIN1444 è adatta pervarietàL'ampliamento della gamma di specifiche e l'abbondanza di opzioni di materiali sono la ragione per la quale la tecnologia è molto diffusa negli ambienti industriali e negli scenari di applicazione.
  • La combinazione di perni e perni di cottergarantiscela stabilità e l'affidabilità della connessione.
  • La produzione e la fabbricazione di perni a cerniera sono strettamente conformi alle norme DIN, garantendo dimensioni precise, qualità del prodotto einterscambiabilità, riducendo le difficoltà di manutenzione e sostituzione e, in ultima analisi, risparmiando sui costi.

Scenari di applicazione:

  • Sistemi di pompe, valvole e tubazioni: nei sistemi di trasporto dei fluidi, i perni DIN1444 sono ampiamente utilizzati per il collegamento e la fissazione di pompe, valvole e tubi.
  • Industria petrolchimica: A causa dell'ambiente di lavoro speciale nell'industria petrolchimica, sono necessari connettori resistenti alla corrosione e ad alta resistenza.I perni DIN1444 diventano una scelta ideale a causa delle loro diverse opzioni di materiale e dei metodi di connessione stabili.
  • Apparecchiature di ingegneria navale: nelle apparecchiature di ingegneria navale, i perni DIN1444 forniscono un collegamento stabile e affidabile, garantendo il corretto funzionamento delle apparecchiature in ambienti marini difficili.
  • Produzione di energia eolicaI perni DIN1444 svolgono anche un ruolo vitale nel collegamento e nella fissazione delle apparecchiature nella produzione di energia eolica.
