DIN931-1 ISO4014 bullone industriale a filo parziale dacromet argento grigio classe 8.8 10.9

Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xNome | di larghezza superiore a 50 mm | Norme | GB/DIN/ASME/EN/ISO, ecc. |
---|---|---|---|
Materiale | Acciaio legato 40Cr/acciaio al carbonio 35K | Trattamento superficiale | Dacromet |
Grado | 8.8/10.9 | Colore | Argento-grigio |
Dimensione | M8-M33/Secondo le vostre esigenze | Distanze | 45mm-200mm/Secondo le vostre esigenze |
Evidenziare | ISO4014 Cerniera industriale,per la fabbricazione di apparecchiature per la trasmissione di dati,Classe 8.8 Cerniera esagonale |
specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
---|---|---|---|---|
Carbon steel 35K Grade8.8 | 8-33 | 45-170 | 1 | |
M8*45 | 8 | 45 | 10000 | |
M10*140 | 10 | 140 | 10000 | |
M12*65 | 12 | 65 | 10000 | |
M12*70 | 12 | 70 | 10000 | |
M12*75 | 12 | 75 | 10000 | |
M16*50 | 16 | 50 | 10000 | |
M16*65 | 16 | 65 | 10000 | |
M16*70 | 16 | 70 | 10000 | |
M16*75 | 16 | 75 | 10000 | |
M16*85 | 16 | 85 | 100000 | |
M16*110 | 16 | 110 | 10000 | |
M16*140 | 16 | 140 | 10000 | |
M20*140 | 20 | 140 | 10000 | |
M20*160 | 20 | 160 | 100000 | |
M22*90 | 22 | 90 | 100000 | |
M24*90 | 24 | 90 | 10000 | |
M24*100 | 24 | 100 | 10000 | |
M24*140 | 24 | 140 | 10000 | |
M27*90 | 27 | 90 | 10000 | |
M33*170 | 33 | 170 | 10000 | |
Alloy Steel 40Cr Grade 10.9 | 14-20 | 80 | 1 | |
M14*80 | 14 | 80 | 10000 | |
M20*80 | 20 | 80 | 10000 | |
If you have more needs, please contact customer service | 1 | 1 | 1 |

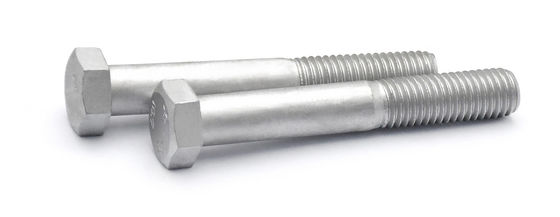

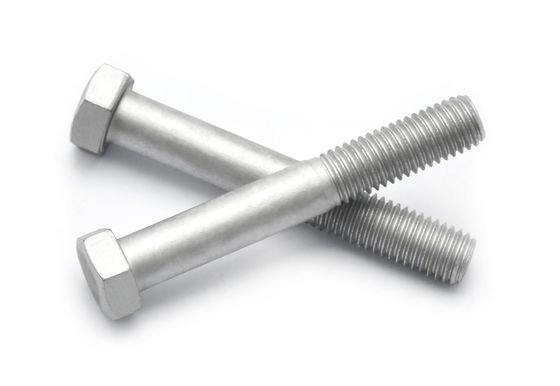

DIN931-1 ISO4014 Cerniere a testa esagonale parzialmente filettati Dacromet Acciaio al carbonio argento-grigio/acciaio in lega Classe 8.8 10.9
Vantaggi dei bulloni DIN 931-1 con rivestimento Dacromet
-
Alta resistenza alla corrosione: Il rivestimento Dacromet offre un'eccellente resistenza alla corrosione, soprattutto in condizioni ambientali difficili come l'alta umidità, l'alta salinità o la corrosione chimica.
-
Stabilità ad alta temperatura: Il rivestimento Dacromet rimane stabile a temperature relativamente elevate (fino a 300°C) senza deteriorarsi come alcuni altri rivestimenti.
-
Buona adesione e resistenza all'abrasione: Il rivestimento Dacromet presenta una forte adesione al materiale di base e una buona resistenza all'abrasione.
-
Amico dell'ambiente: Rispetto ai tradizionali rivestimenti zincati o verniciati, il rivestimento Dacromet è più rispettoso dell'ambiente durante la produzione e l'uso in quanto non contiene sostanze nocive come i cromati.
Caratteristiche della norma DIN 931-1 per bulloni con rivestimento Dacromet
-
Uniformità: Il rivestimento Dacromet può coprire uniformemente l'intera superficie del bullone, compresi gli angoli e le crepe difficili da raggiungere.
-
Colore: Il rivestimento Dacromet ha in genere un aspetto grigio argento o bianco argento, rendendo i bulloni visivamente più facili da identificare.
-
Versatilità: Il rivestimento Dacromet è adatto a vari substrati metallici come acciaio, rame, alluminio e altri.
Applicazioni di bulloni DIN 931-1 con rivestimento Dacromet
-
Industria automobilistica: I bulloni sono ampiamente utilizzati nella produzione automobilistica, in particolare nelle strutture del telaio, del motore e della carrozzeria.Il rivestimento Dacromet fornisce la protezione da corrosione necessaria per garantire l'affidabilità a lungo termine dei veicoli in varie condizioni climatiche.
-
Ingegneria edilizia e ponti: nei progetti di costruzione e di ponti, i bulloni vengono utilizzati per collegare strutture in acciaio e componenti in cemento.
-
Ingegneria navale: I componenti metallici sono soggetti a corrosione da acqua di mare e spruzzo di sale in ambienti marini.Il rivestimento Dacromet offre una protezione essenziale ai bulloni e ad altri componenti metallici per garantire la loro stabilità a lungo termine in condizioni difficili.
-
Apparecchiature elettriche ed elettroniche: i bulloni sono utilizzati per collegare e fissare vari componenti di dispositivi elettrici ed elettronici.garantire il funzionamento stabile dell'apparecchiatura per un lungo periodo.
In sintesi, i bulloni DIN 931-1 con rivestimento Dacromet presentano un'eccellente resistenza alla corrosione, stabilità ad alte temperature, adesione, resistenza all'abrasione e altri vantaggi,rendendoli adatti a vari ambienti e industrie.
Dimensione del filo d |
M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | |||
P | Peso del filo | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | ||
b | Giudice. | L≤ 125 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 26 | 30 | |
125 < L ≤ 200 | - | - | - | - | - | - | 22 | 24 | 26 | 28 | 32 | 36 | |||
L> 200 | - | - | - | - | - | - | - | - | - | - | 45 | 49 | |||
c | min | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | ||
massimo | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | |||
da) | massimo | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | ||
ds | Max = dimensione nominale | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | ||
min | Classe A | 1.46 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 9.78 | 11.73 | ||
Classe B | - | - | - | - | - | - | - | - | - | - | - | - | |||
dw | min | Classe A | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.8 | 11.6 | 15.6 | 17.4 | |
Classe B | - | - | - | - | - | - | - | - | - | - | - | - | |||
e | min | Classe A | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | |
Classe B | - | - | - | - | - | - | - | - | - | - | - | - | |||
k | Dimensione nominale | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | ||
Classe A | min | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | ||
massimo | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.58 | 7.68 | |||
Classe B | min | - | - | - | - | - | - | - | - | - | - | - | - | ||
massimo | - | - | - | - | - | - | - | - | - | - | - | - | |||
k1 | min | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | ||
r | min | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | ||
s | Max = dimensione nominale | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | ||
min | Classe A | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | ||
Classe B | - | - | - | - | - | - | - | - | - | - | - | - | |||
Lunghezza del filo b | - | - | - | - | - | - | - | - | - | - | - | - |
Dimensione del filo d |
(M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | |||
P | Peso del filo | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | ||
b | Giudice. | L≤ 125 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 | |
125 < L ≤ 200 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | |||
L> 200 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | |||
c | min | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | ||
massimo | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | |||
da) | massimo | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | ||
ds | Max = dimensione nominale | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | ||
min | Classe A | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | - | - | - | - | - | ||
Classe B | - | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 38.38 | |||
dw | min | Classe A | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | |
Classe B | - | 22 | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | |||
e | min | Classe A | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | |
Classe B | - | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | |||
k | Dimensione nominale | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | ||
Classe A | min | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | ||
massimo | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | |||
Classe B | min | - | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | ||
massimo | - | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | |||
k1 | min | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | ||
r | min | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | ||
s | Max = dimensione nominale | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | ||
min | Classe A | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | ||
Classe B | - | 23.16 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | |||
Lunghezza del filo b | - | - | - | - | - | - | - | - | - | - | - |
