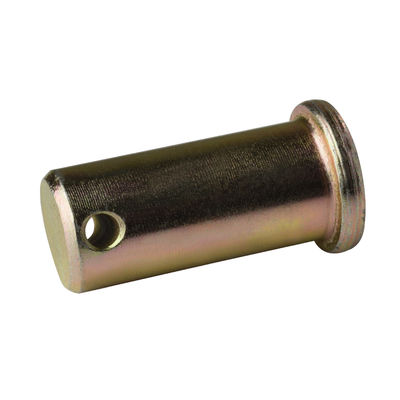

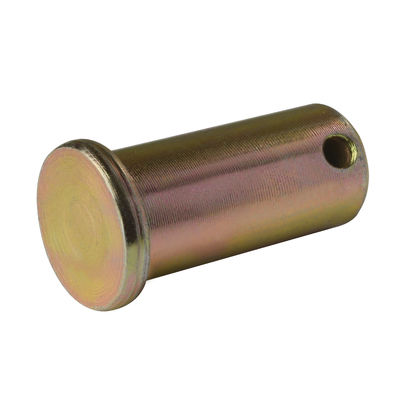

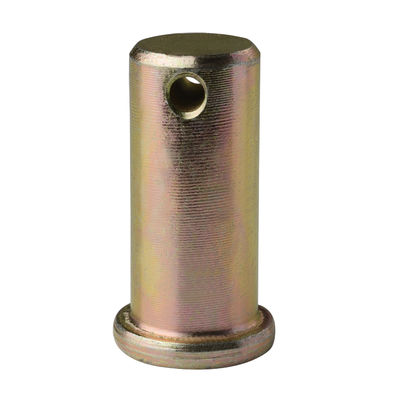

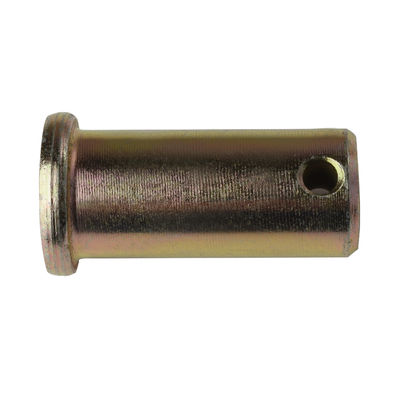

Classe 4.8 8.8 Pin e chiave di clevis DIN1444 DIN EN 22341 Dacromet nero plain zincato

  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
Luogo di origine JIANG SU PROVINCE CHINA
Marca YingYan
Certificazione ISO9000
Numero di modello dimensione Φ10-Φ45 lunghezza12~100mm
Quantità di ordine minimo 1000 pezzi
Prezzo negotiable
Imballaggi particolari cartone/sacco di plastica/film di imballaggio/paletta

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
nome Perni con testa con la testa Norme GB/DIN/ASME/EN/ISO, ecc.
Materiale A3/Q195/35K Acciaio al carbonio Classe 4.8,8.8
Finisci. Piano, nero, zincato, giallo, zincato, dacromet, Servizio OEM/ODM
Distanze 12 mm-110 mm Dimensione Φ10-Φ45
Colore Piano, nero, giallo, ecc.
Evidenziare

Pin e chiave placcate di zinco

,

Pin e chiave DIN EN 22341

,

DIN 1444 Pini di clevis
Lasciate un messaggio
Descrizione di prodotto

DIN1444 DIN EN 22341 A3/Q195/35K Acciaio nero/dacrometro/piano/zinco placcato Caratteristiche: varietà di Φ10-Φ45 Classe4.8 8.8





  • Classe 4.8 8.8 Pin e chiave di clevis DIN1444 DIN EN 22341 Dacromet nero plain zincato 0
  • Diametro nominale 3 4 5 6 8 10 12
    d
    d massimo 3 4 5 6 8 10 12
    min 2.94 3.925 4.925 5.925 7.91 9.91 11.89
    dk massimo 5 6 8 10 14 18 20
    min 4.7 5.7 7.64 9.64 13.57 17.57 19.48
    d1 massimo 0.94 1.14 1.34 1.74 2.14 3.38 3.38
    min 0.8 1 1.2 1.6 2 3.2 3.2
    k Dimensione nominale 1 1 1.6 2 3 4 4
    massimo 1.125 1.125 1.725 2.125 3.125 4.15 4.15
    min 0.875 0.875 1.475 1.875 2.875 3.85 3.85
    Lh min 1.6 2.2 2.9 3.2 3.5 4.5 5.5
    Diametro nominale 14 16 18 20 22 24 27
    d
    d massimo 14 16 18 20 22 24 27
    min 13.89 15.89 17.89 19.87 21.87 23.87 26.87
    dk massimo 22 25 28 30 33 36 40
    min 21.48 24.48 27.48 29.48 32.38 35.38 39.38
    d1 massimo 4.18 4.18 5.18 5.18 5.18 6.52 6.52
    min 4 4 5 5 5 6.3 6.3
    k Dimensione nominale 4 4.5 5 5 5.5 6 6
    massimo 4.15 4.65 5.15 5.15 5.65 6.15 6.15
    min 3.85 4.35 4.85 4.85 5.35 5.85 5.85
    Lh min 6 6 7 8 8 9 9
    Diametro nominale 30 33 36 40 45 50 55
    d
    d massimo 30 33 36 40 45 50 55
    min 29.87 32.84 35.84 39.84 44.84 49.84 54.81
    dk massimo 44 47 50 55 60 66 72
    min 43.38 46.38 49.38 54.26 59.26 65.26 71.26
    d1 massimo 8.22 8.22 8.22 8.22 10.22 10.22 10.22
    min 8 8 8 8 10 10 10
    k Dimensione nominale 8 8 8 8 9 9 11
    massimo 8.18 8.18 8.18 8.18 9.18 9.18 11.215
    min 7.82 7.82 7.82 7.82 8.82 8.82 10.785
    Lh min 10 10 10 10 12 12 14
    Diametro nominale 60 70 80 90 100
    d
    d massimo 60 70 80 90 100
    min 59.81 69.81 79.81 89.78 99.78
    dk massimo 78 90 100 110 120
    min 77.26 89.13 99.13 109.13 119.13
    d1 massimo 10.22 13.27 13.27 13.27 13.27
    min 10 13 13 13 13
    k Dimensione nominale 12 13 13 13 13
    massimo 12.215 13.215 13.215 13.215 13.215
    min 11.785 12.785 12.785 12.785 12.785
    Lh min 14 16 16 16 16




Caratteristiche:

  • Gli alberi a pin di testa DIN1444 sono progettati inconformitàcon norme internazionali, con una vasta gamma di dimensioni che offrono varie opzioni per soddisfare i requisiti.
  • Possono essere realizzati con una varietà di materiali, tra cui acciaio inossidabile di qualità 304, 316, 2205, 2507, 310S, 904L, nonché acciaio al carbonio, per soddisfare diversi ambienti di lavoro- erequisiti.
  • I perni DIN1444 sono utilizzati principalmente per il collegamento di due assi oattrezzatureUna volta effettuata la connessione con il perno, viene inserito un perno diviso nel foro situato alla fine del perno per fissare il pezzo in posizione.

Vantaggi:

  • Ampia applicabilità: Grazie alle sue diverse specifiche e opzioni di materiali, la DIN1444 è adatta a vari ambienti industriali e scenari di applicazione.
  • Connessione stabile: La combinazione di perni e perni di cotter garantisce un collegamento stabile e affidabile.
  • Produzione standardizzata: La conformità alla norma DIN garantisce la qualità e l'intercambiabilità dei prodotti, riducendo le difficoltà di manutenzione e sostituzione.

Scenari di applicazione:

  • Sistemi di pompe, valvole e tubazioni: nei sistemi di trasporto dei fluidi, i perni DIN1444 sono ampiamente utilizzati per il collegamento e la fissazione di pompe, valvole e tubi.
  • Industria petrolchimica: A causa dell'ambiente di lavoro speciale nell'industria petrolchimica, sono necessari connettori resistenti alla corrosione e ad alta resistenza.I perni DIN1444 diventano una scelta ideale a causa delle loro diverse opzioni di materiale e dei metodi di connessione stabili.
  • Apparecchiature di ingegneria navale: nelle apparecchiature di ingegneria navale, i perni DIN1444 forniscono un collegamento stabile e affidabile, garantendo il corretto funzionamento delle apparecchiature in ambienti marini difficili.
  • Produzione di energia eolicaI perni DIN1444 svolgono anche un ruolo vitale nel collegamento e nella fissazione delle apparecchiature nella produzione di energia eolica.
