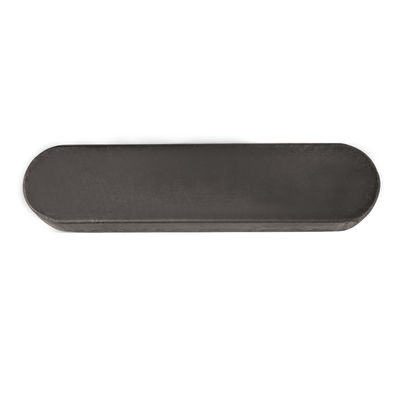

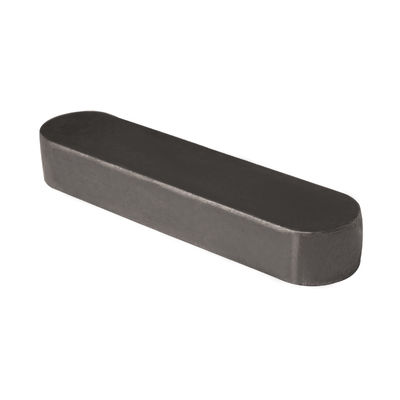

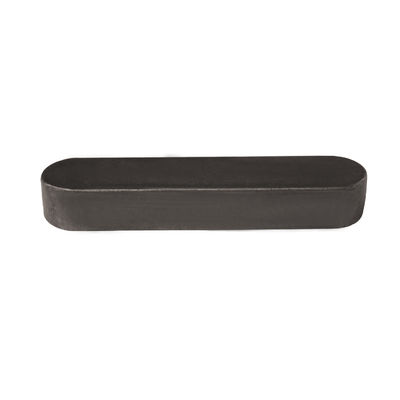

UNI6604 DIN6885 A3 Acciaio al carbonio chiavi piane quadrate e rettangolari tipo A

  • UNI6604 DIN6885 A3 Carbon Steel Plain Square And Rectangular Keys Type A
  • UNI6604 DIN6885 A3 Carbon Steel Plain Square And Rectangular Keys Type A
  • UNI6604 DIN6885 A3 Carbon Steel Plain Square And Rectangular Keys Type A
Luogo di origine JIANG SU PROVINCE CHINA
Marca YingYan
Certificazione ISO9000
Numero di modello lunghezza12~100 mm
Quantità di ordine minimo 1000 pezzi
Prezzo negotiable
Imballaggi particolari Piccole scatole, sacchetti di plastica, ingombri in cartoni

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome Chiavi quadrate e rettangolari Norme GB/DIN/ASME/EN/ISO, ecc.
Materiale Acciaio al carbonio A3 Finisci. lucidatura,
Servizio OEM/ODM Forma quadrato e rettangolare
Colore Piano Distanze 12mm-100mm/secondo le vostre esigenze
Larghezza 4 mm-50 mm/secondo le vostre esigenze Altezza 4mm-28mm/secondo le vostre esigenze
Evidenziare

Tasti quadrati semplici in acciaio al carbonio

,

Chiavi rettangolari di tipo A

,

DIN 6885 chiavi quadrate
Lasciate un messaggio
Descrizione di prodotto

UNI6604 DIN6885 A3 Acciaio al carbonio chiavi piane quadrate e rettangolari tipo A



:

UNI6604 DIN6885 A3 Acciaio al carbonio chiavi piane quadrate e rettangolari tipo A 0
Dimensioni normali 2 3 4 5 6 8 10
b
b Max=dimensione nominale (h8)   2 3 4 5 6 8 10
min   1.986 2.986 3.982 4.982 5.982 7.978 9.978
h Max = dimensione nominale   2 3 4 5 6 7 8
Rectangolo (h11) min - - - - - 6.91 7.91
quadrato ((h8) min 1.986 2.986 3.982 4.982 5.982 - -
s confezionamento a scampi o arrotondamento min 0.16 0.16 0.16 0.25 0.25 0.25 0.4
massimo 0.25 0.25 0.25 0.4 0.4 0.4 0.6
Dimensioni normali 12 14 16 18 20 22 25
b
b Max=dimensione nominale (h8)   12 14 16 18 20 22 25
min   11.973 13.973 15.973 17.973 19.967 21.967 24.967
h Max = dimensione nominale   8 9 10 11 12 14 14
Rectangolo (h11) min 7.91 8.91 9.91 10.89 11.89 13.89 13.89
quadrato ((h8) min - - - - - - -
s confezionamento a scampi o arrotondamento min 0.4 0.4 0.4 0.4 0.6 0.6 0.6
massimo 0.6 0.6 0.6 0.6 0.8 0.8 0.8
Dimensioni normali 28 32 36 40 45 50 56
b
b Max=dimensione nominale (h8)   28 32 36 40 45 50 56
min   27.967 31.961 35.961 39.961 44.961 49.961 55.954
h Max = dimensione nominale   16 18 20 22 25 28 32
Rectangolo (h11) min 15.89 17.89 19.87 21.87 24.87 27.87 31.84
quadrato ((h8) min - - - - - - -
s confezionamento a scampi o arrotondamento min 0.6 0.6 1 1 1 1 1.6
massimo 0.8 0.8 1.2 1.2 1.2 1.2 2
Dimensioni normali 63 70 80 90 100
b
b Max=dimensione nominale (h8)   63 70 80 90 100
min   62.954 69.954 79.954 89.946 99.946
h Max = dimensione nominale   32 36 40 45 50
Rectangolo (h11) min 31.84 35.84 39.84 44.84 49.84
quadrato ((h8) min - - - - -
s confezionamento a scampi o arrotondamento min 1.6 1.6 2.5 2.5 2.5
massimo 2 2 3 3 3





principio di funzionamento:

Le chiavi piane sono parti industriali che si basano sull'estrusione di due lati e del lato della chiavetta per trasferire coppia.

Classificazione:

In base ai diversi usi, i tasti piatti possono essere divisi in tasti piatti ordinari, tasti piatti sottili, tasti piatti guidati di tre tipi.e il tasto piatto di guida è utilizzato per il collegamento dinamico.

Standard:

Lo standard per le chiavi piane ordinarie è DIN6885. In base alla forma delle due estremità delle chiavi piane, DIN6885 è diviso in tre tipi di ABC, il tipo A è rotondo alle due estremità,il tipo B è quadrato alle due estremitàLa norma internazionale UNI6604 corrispondente è suddivisa in modelli A&B.

Grado e materiale:

Acciaio al carbonio di grado 4,8 comunemente utilizzato Q235, A3 e altre lavorazioni di acciaio a basso tenore di carbonio, acciaio di grado 8,8 comunemente utilizzato 35 acciaio, acciaio 45 e altre lavorazioni di acciaio a carbonio medio;Acciaio inossidabile comunemente utilizzato 304, 316 e altri materiali.

Trattamento superficiale:

Poiché le tolleranze di larghezza e spessore della chiavetta piana h8 e h11 sono molto piccole, cioè i requisiti sono relativamente precisi,e il trattamento superficiale del zincamento convenzionale supera i requisiti di tolleranza, quindi è fondamentalmente un colore naturale.
