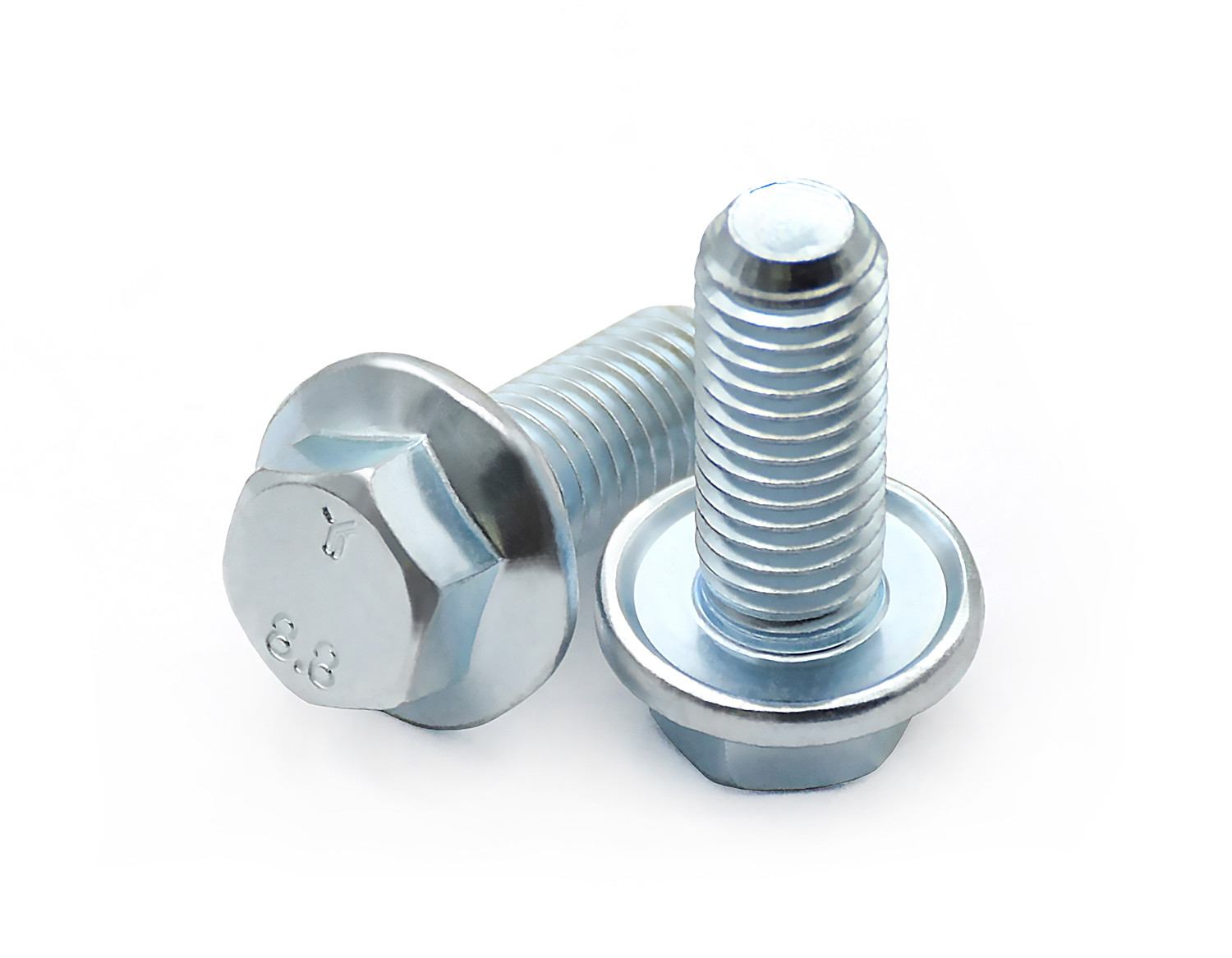

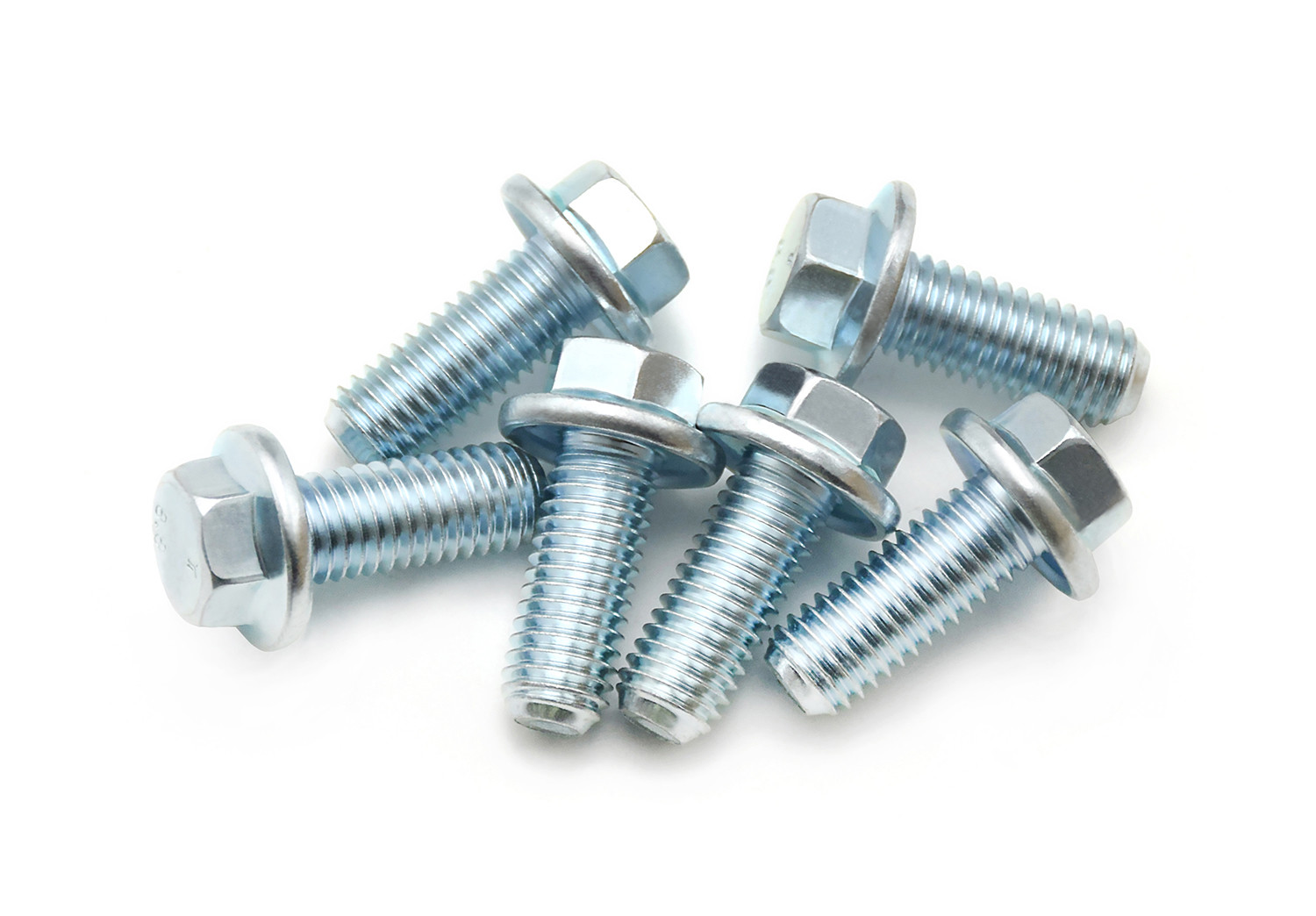

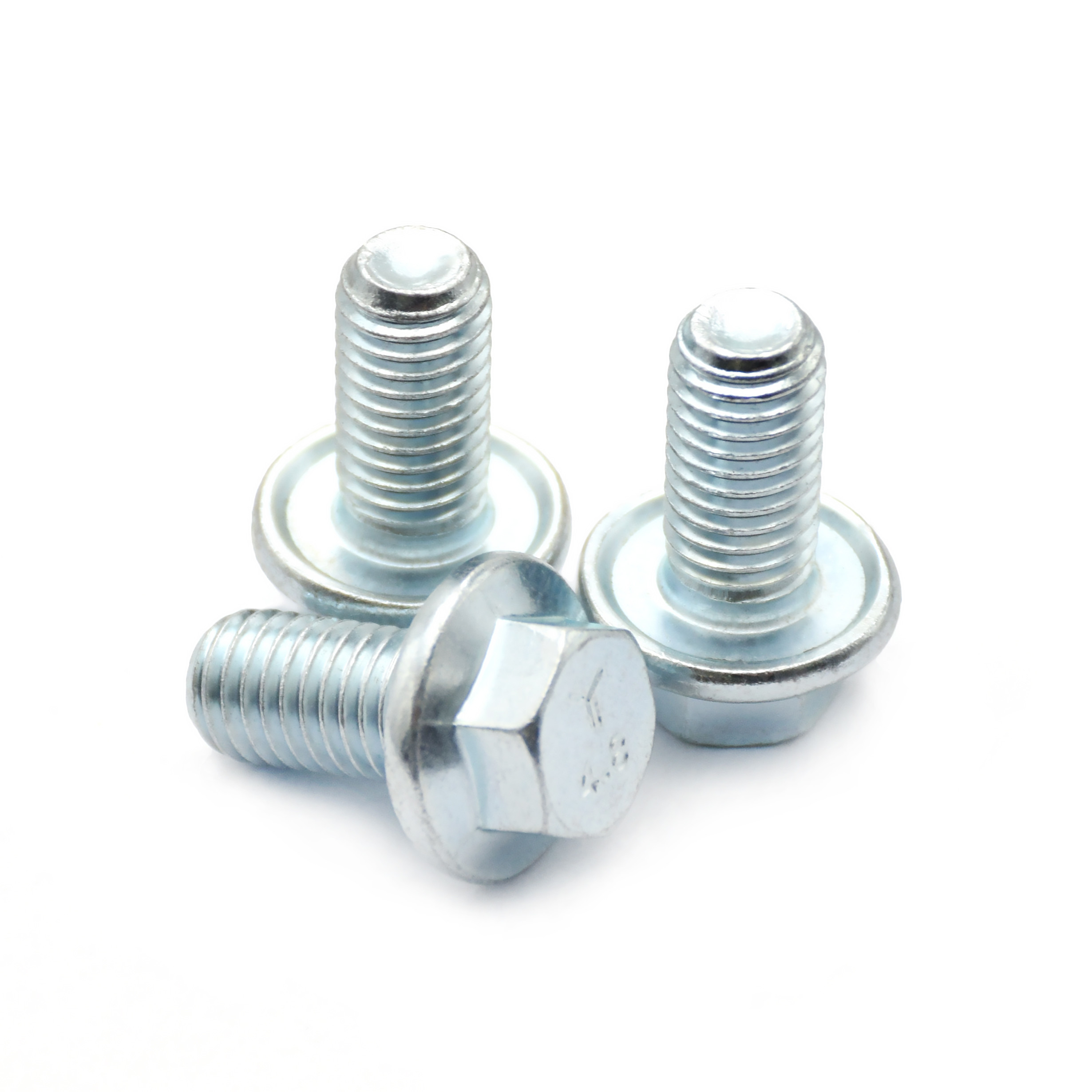

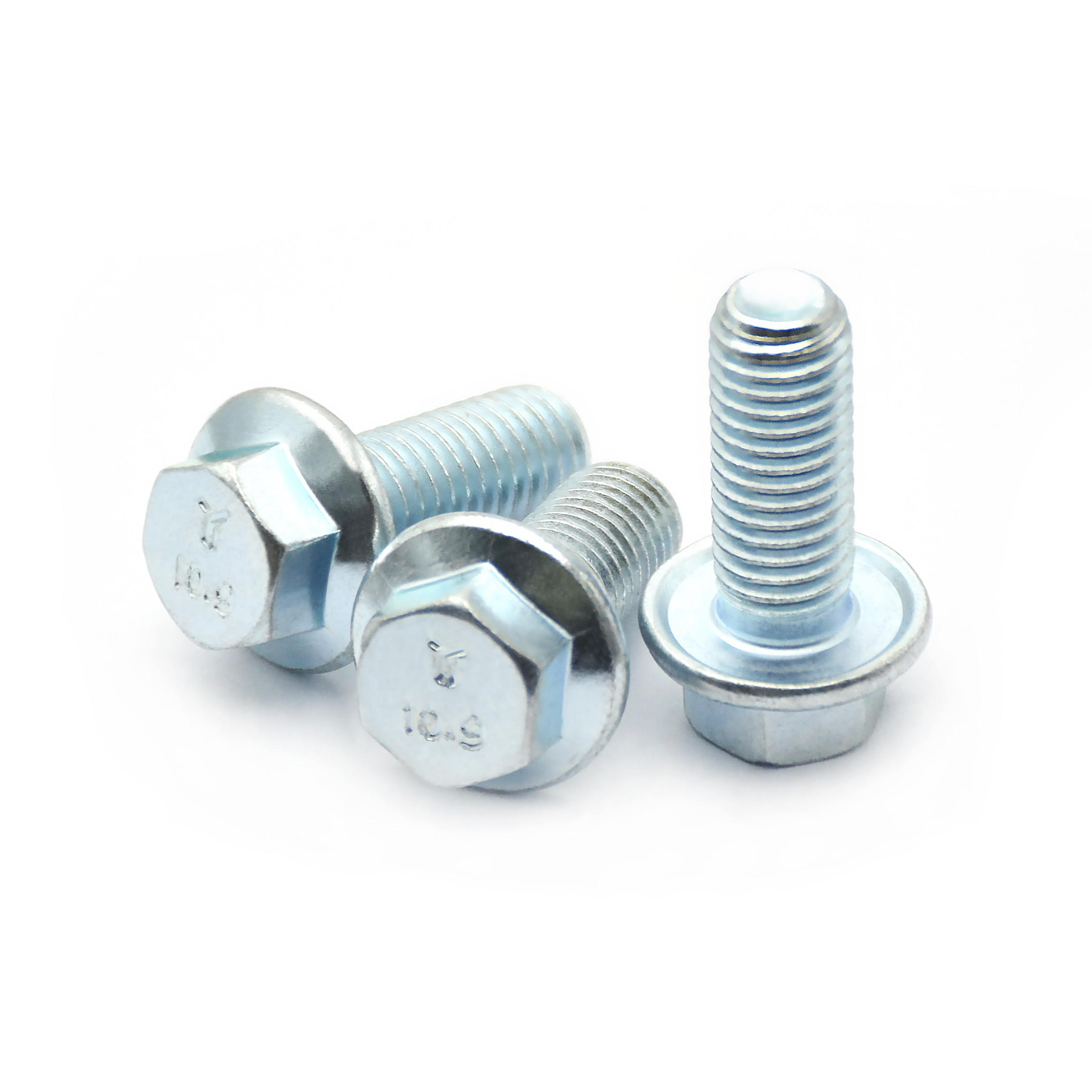

DIN6921 Cerniere a testa esessuale con flange impermeabile per la costruzione di stalle

Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xNome | Freschi a testa esessuale con flangia per la costruzione di granai a prova d'acqua | Norme | GB/DIN/ASME/EN/ISO, ecc. |
---|---|---|---|
Materiale | Acciaio al carbonio 10B21/acciaio inossidabile SUS304 | Grado | 4.8/8.8/10.9/A2-70 |
Trattamento superficiale | Placcata in zinco, semplice, lucidata | Tipo di filo | Fatto completo |
Dimensione | M10/Secondo le vostre esigenze | Distanze | 20mm-65mm/Secondo le vostre esigenze |
Evidenziare | DIN6921 Cerniere a testa esessuale,Cerniere a testa esessuale con flangia,Costruzione del granaio |
specifications and models | Nominal diameter of thread(mm) | Length | |
---|---|---|---|
Stainless steel SUS304 | M10 | 25 | |
M10*25 | M10 | 25 | |
Grade4.8 Carbon steel 10B21 | M10 | 20-25 | |
M10*20 | M10 | 20 | |
M10*25 | M10 | 25 | |
Grade8.8 Carbon steel 10B21 | M10 | 20-50 | |
M10*20 | M10 | 20 | |
M10*25 | M10 | 25 | |
M10*30 | M10 | 30 | |
M10*35 | M10 | 35 | |
M10*40 | M10 | 40 | |
M10*45 | M10 | 45 | |
M10*50 | M10 | 50 | |
Grade 10.9 Carbon steel 10B21 | M10 | 20-65 | |
M10*20 | M10 | 20 | |
M10*45 | M10 | 45 | |
M10*65 | M10 | 65 | |
If you have more needs, please contact customer service | 1 | 1 |
DIN6921 Cerniere a testa esessuale con flangia per la costruzione di granai resistenti all'acqua in acciaio inossidabile/acciaio carbonizzato di grado 4.8,8.8,10.9,A2-70
Dimensione | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |||
d | |||||||||||
P | passo del filo | filato grossolano | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | |
filo di pinna1 | / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | |||
filo di pinna2 | / | / | / | 1 | 1.25 | / | / | / | |||
b | L≤ 125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | ||
125 < L ≤ 200 | / | / | 28 | 32 | 36 | 40 | 44 | 52 | |||
L> 200 | / | / | / | / | / | / | 57 | 65 | |||
c | Min. | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | ||
da) | Tipo A | Max. | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 22.4 | |
Tipo B | Max. | 6.2 | 7.4 | 10 | 12.6 | 15.2 | 17.7 | 20.7 | 25.7 | ||
dc | Max. | 11.8 | 14.2 | 18 | 22.3 | 26.6 | 30.5 | 35 | 43 | ||
ds | Max. | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | ||
di | Min. | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 | ||
Max. | 5.5 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 22 | |||
dw | Min. | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 | ||
e | Min. | 8.71 | 10.95 | 14.26 | 16.5 | 17.62 | 19.86 | 23.15 | 29.87 | ||
f | Max. | 1.4 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | ||
k | Max. | 5.4 | 6.6 | 8.1 | 9.2 | 11.5 | 12.8 | 14.4 | 17.1 | ||
k1 | Min. | 2 | 2.5 | 3.2 | 3.6 | 4.6 | 5.1 | 5.8 | 6.8 | ||
r1 | Min. | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 | ||
r2 | Max. | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1 | 1.2 | ||
r3 | Min. | 0.1 | 0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | ||
r4 | ≈ | 3 | 3.4 | 4.3 | 4.3 | 6.4 | 6.4 | 6.4 | 8.5 | ||
s | Max. | 8 | 10 | 13 | 15 | 16 | 18 | 21 | 27 | ||
Min. | 7.78 | 9.78 | 12.73 | 14.73 | 15.73 | 17.73 | 20.67 | 26.67 | |||
t | Max. | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.45 | 0.5 | 0.65 | ||
Min. | 0.05 | 0.05 | 0.1 | 0.15 | 0.15 | 0.2 | 0.25 | 0.3 |
Caratteristiche:
- Questi bulloni adottano un design standard di testa esagonale, conforme agli standard internazionali, rendendo facile l'installazione e la rimozione con qualsiasi strumento standard.
- La progettazione della fianchetta migliora le sue capacità di impermeabilizzazione perché si trova in genere appena sotto la testa del bullone,contribuendo a una tenuta più stretta tra il bullone e il materiale di collegamento.
- Grazie al loro design unico di flange,questi bulloni presentano eccezionali capacità di impermeabilizzazione, riducendo significativamente i rischi di penetrazione dell'umidità e di corrosione.
- Prodotto da materiali resistenti alla corrosionematerialiCome l'acciaio inossidabile o l'acciaio galvanizzato, questi bulloni sono adatti per l'uso in una vasta gamma di ambienti difficili.
Vantaggi:
- Possedendo capacità di impermeabilizzazione superiori, questi bulloni sono adatti a varie applicazioni che richiedono l'impermeabilizzazione,- Come?Le strutture sono utilizzate come strutture esterne, ponti e impianti di trattamento delle acque, salvaguardando efficacemente le strutture dai danni causati dall'acqua.
- Con un'eccellente qualità e una robusta resistenza alla corrosione, questi bulloni sono realizzati con materiali resistenti alla corrosione,consentendo loro di resistere a ambienti difficili mantenendo le loro prestazioni.Ciò, a sua volta, riduce la frequenza delle manutenzioni e delle sostituzioni, garantendo un utilizzo conveniente e affidabile.
- Progettato secondo uno standardesagonaleIn questo caso, le manette possono essere facilmente installate e rimosse utilizzando strumenti standard, migliorando notevolmente l'efficienza del lavoro.
- La flangiaprogettazionemigliora significativamente la tenuta tra il bullone e il materiale di collegamento, migliorando così le prestazioni di impermeabilizzazione complessive della struttura.
Applicazioni:
- Strutture esterne: Strutture come granai, gazebo e ponti che devono resistere agli elementi atmosferici possono utilizzare questi bulloni per migliorare la stabilità strutturale e l'impermeabilizzazione.
- Impianti di trattamento delle acque: In impianti di depurazione delle acque, piscine e acquari, dove un ambiente asciutto e pulito è fondamentale, questi bulloni impediscono efficacemente la penetrazione di umidità e la corrosione.
- Costruzione navale e ingegneria navale: L'elevata umidità e la natura corrosiva degli ambienti marini fanno di questi bulloni una scelta adatta per garantire la stabilità strutturale e la durata nei progetti di costruzione navale e di ingegneria navale.
- Altre applicazioni che richiedono impermeabilizzazione e resistenza alla corrosione: impianti chimici, impianti di trattamento delle acque reflue, impianti di trasformazione alimentare,e altri ambienti che richiedono pulizia e secchezza possono utilizzare questi bulloni per migliorare l'impermeabilizzazione e la resistenza alla corrosione delle loro strutture.
