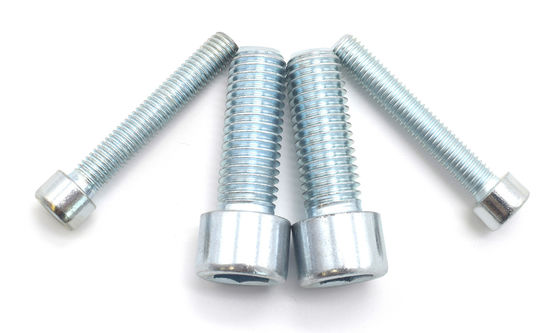

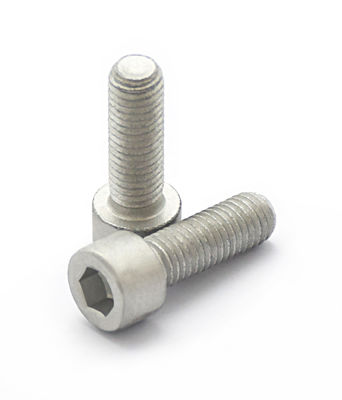

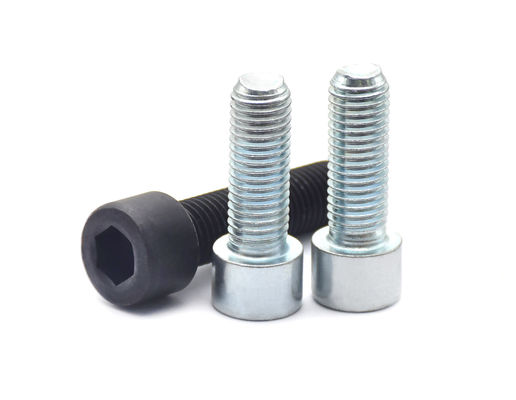

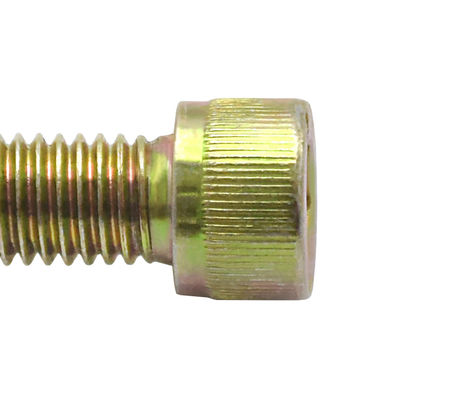

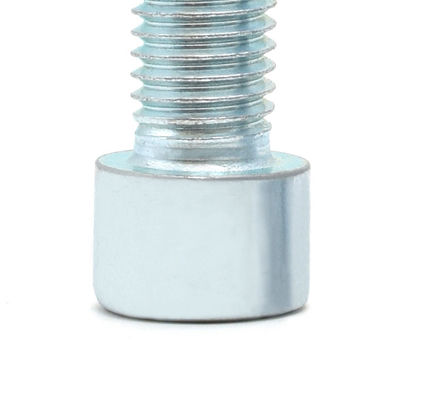

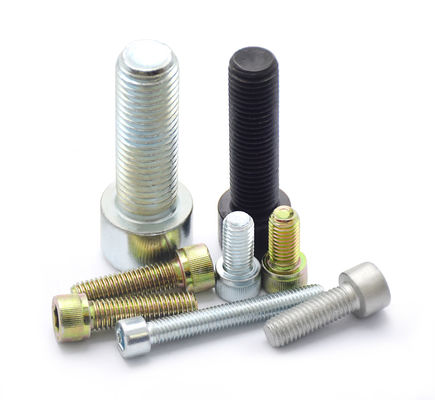

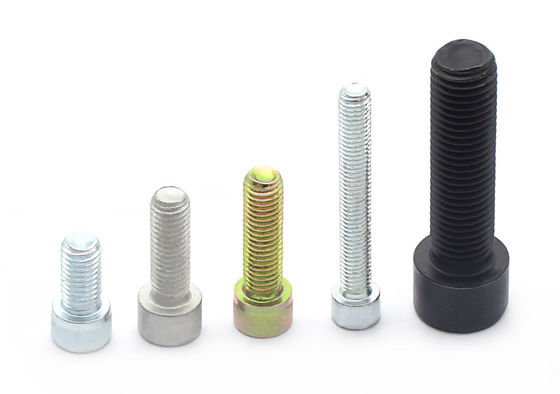

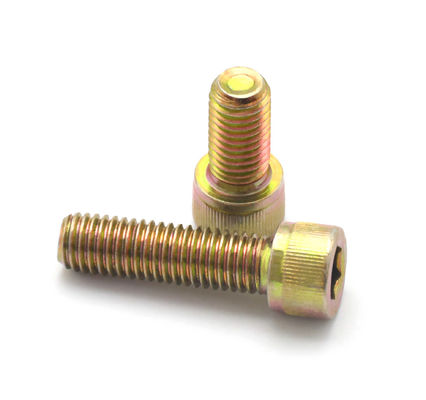

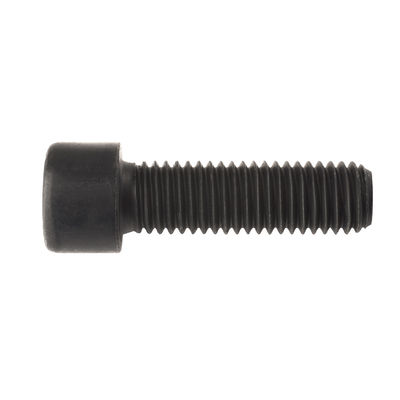

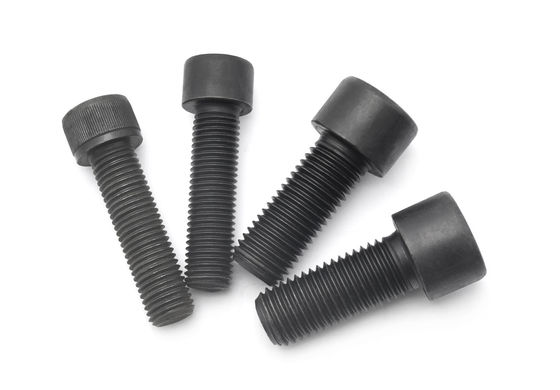

DIN912 UNI 5931 NF E 25-125 AS 1420 Classe 8.8 10.9 12.9 Vetture a cappello a presa esagonale a filo pieno Vettura a testa grossa

UNI 5931 NF E 25-125 AS 1420 Classe8.8 10.9 12.9 Vetture a cappello a presa esagonale a filo intero

1. •

   • Dimensione del filo d				M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
     P		Pistola	Filtro grossolano	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
     			Fino di filato fine-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
     			Fino di filato fino-2	-	-	-	-	-	-	-	-	-	1	1.5	-	-	2	2
     dk		testa semplice	massimo	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
     		capelli ricoperti	massimo	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
     		min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
     Da		massimo		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
     Ds		massimo		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
     e		min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
     k		massimo		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
     s		Dimensione nominale		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
     		min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
     		massimo		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
     t		min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
     w		min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6
     Peso per 1000 prodotti in acciaio (≈ kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
     Lunghezza del filo b				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

   • Dimensione del filo d				(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
     P		Pistola	Filtro grossolano	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
     			Fino di filato fine-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
     			Fino di filato fino-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
     dk		testa semplice	massimo	33	36	40	45	50	54	63	72	84	96	108	120	135	150
     		capelli ricoperti	massimo	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
     		min		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
     Da		massimo		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
     Ds		massimo		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		min		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
     e		min		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
     k		massimo		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		min		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
     s		Dimensione nominale		17	19	19	22	24	27	32	36	41	46	55	65	75	85
     		min		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
     		massimo		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
     t		min		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
     w		min		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
     Peso per 1000 prodotti in acciaio (≈ kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-
     Lunghezza del filo b				-	-	-	-	-	-	-	-	-	-	-	-	-	-

Caratteristiche:

1. Norme e specifiche:
   • Le viti a cappuccio a presa esagonale seguono la progettazione standard di DIN912 e sono conformi alle norme internazionali.con un passo variabile in base al diametro per garantire prestazioni ottimali di fissaggioLe lunghezze variano di conseguenza in funzione delle diverse profondità di installazione.
2. Opzioni di materiali diversi:

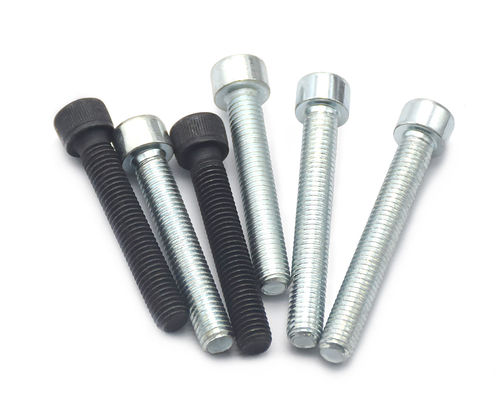

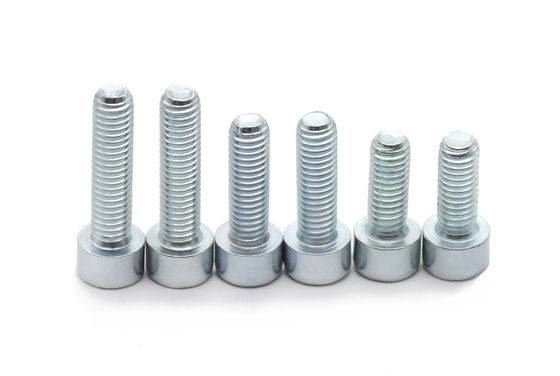

   • Per soddisfare i diversi requisiti di durezza, per la fabbricazione vengono utilizzati una varietà di materiali, come acciaio al carbonio, acciaio legato, acciaio inossidabile, ecc.Corrispondente a diversi ambienti di lavoro e requisiti di resistenza alla corrosione, ci sono anche vari trattamenti superficiali, come il rivestimento con ossido nero, zincatura, Dacromet, ecc.
3. Aspetti del design:
   • La testa a vite è dotata di una presa standard esagonale, che facilita l'installazione e la rimozione con una chiave standard esagonale di dimensioni corrispondenti.offrendo eccellenti proprietà di incorporamento e di fissaggio.

Vantaggi:

1. Facilità d'uso:
   • La progettazione della presa esagonale consente una facile manipolazione della vite anche in spazi ristretti.
   • Installazione e rimozione veloci con una chiave esatta.
2. Forte attaccamento:
   • Una varietà di diametri e di passo garantiscono una robusta forza e stabilità di fissaggio.
   • La testa cilindrica si adatta meglio alla superficie di accoppiamento, migliorando l'effetto di fissaggio.
3. Resistenza alla corrosione:
   • Realizzato con materiali di alta qualità come l'acciaio inossidabile, che garantisce un'eccellente resistenza alla corrosione.
   • Le molteplici opzioni di trattamento superficiale migliorano ulteriormente la durata della vite.
4. Ampia applicabilità:
   • La gamma di specifiche e le scelte di materiali rendono questa vite adatta a varie applicazioni.

Applicazioni:

1. Industria delle macchine:
   • Ampiamente utilizzato nell'assemblaggio e nel fissaggio di vari macchinari e attrezzature.
   • Ideale per fissaggi di alta resistenza e connessioni precise.
2. Fabbricazione e riparazione di automobili:
   • Utilizzato nel fissaggio di vari componenti nella produzione automobilistica.
   • Utile per sostituire viti danneggiate o per eseguire altre operazioni di fissaggio durante la manutenzione del veicolo.
3. Costruzione e edilizia:
   • Utilizzato per il collegamento e il fissaggio di strutture edilizie.
   • Adatto a situazioni in cui la vite deve sopportare carichi pesanti.
4. Apparecchiature e strumenti elettronici:
   • Utilizzati per il fissaggio di piccoli componenti nella fabbricazione di apparecchiature e strumenti elettronici.
   • Adatto per situazioni che richiedono un'elevata precisione.
